簡介

在配置Option 43之前，需要保證：
1. AP與DHCP服務器之間路由可達，即AP可以獲取到IP地址。
2. AP與AC之間路由可達，保證AP獲取到AC地址后，能夠與AC交互信息，建立CAPWAP隧道。
另外，配置人員還需要有基本的數通知識，能夠配置DHCP服務器，對AC的配置比較熟悉

下面介紹集中服務器的DHCP配置方式：
1 Microsoft DHCP Server
3 華為OS
4 思科IOS

5 H3C

一、Microsoft DHCP Server的DHCP option43

  一、Microsoft DHCP Server 中 Option 43 選項的填寫規則
為使AP能夠正常識別Option 43屬性的內容，Option 43屬性需要按照一定的規則來填 寫：

 1. 比如AC的IP地址為192.168.22.1時，需要填寫的值為 030C3139322E3136382E32322E31。其中，03為固定值，代表Option 43的子選項類 型；十六進制數0C（“0C”等于十進制數“12”）代表AC的IP地址192.168.22.1的 長度，包含小數點“.”；十六進制數31對應字符“1”的ASCII值，32對應字符 “2”的ASCII值，依此類推，十六進制2E對應字符小數點“.”的ASCII值，即值3139322E3136382E32322E31表示AC的IP地址192.168.22.1。
   2. 另外，對于涉及到多個AC，Option 43要填寫多個IP地址的情形(比如AC 雙鏈路備 份組網等)，IP地址之間以逗號“，”間隔，逗號“，”對應的ASCII值為2C,如主備 AC的IP地址分別為：192.168.100.2,192.168.100.3，那Option 43屬性應該填寫為：031B3139322E3136382E3130302E322C3139322E3136382E3130302E33 。其中，03為固定值，代表Option 43的子選項類型；十六進制1B(“1B”等于十進制數“27”) 表示兩個IP地址字符的個數，包含中間間隔的逗號“，”和小數點“.”，十六進制 數31對應字符“1”的ASCII值，32對應字符“2”的ASCII值，依此類推。十六進制 數2E對應字符小數點“.”的ASCII值，十六進制2C對應字符逗號“，”的ASCII 值，即值3139322E3136382E3130302E322C3139322E3136382E3130302E33表示AC 的IP地址192.168.100.2,192.168.100.3。

二、配置步驟

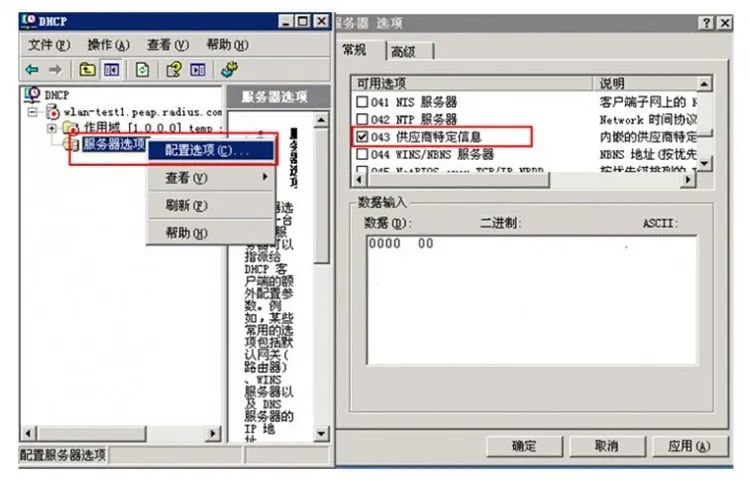

1. 打開Windows server 2003的DHCP Server選項，右鍵點擊“服務器選項”，打開 “配置選項”。
2.
在打開的“服務器選項”窗口中勾選“043 供應商特定信息”，如下圖

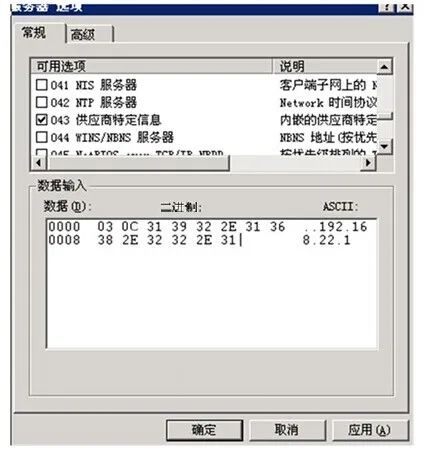

在打開的“服務器選項”窗口下邊“二進制”一欄中填入AC的地址，填寫的規則 參考Microsoft DHCP Server中Option 43選項的填寫規則。例如，AC的地址為 192.168.22.1，需要填寫的值為030C3139322E3136382E32322E31，如下圖

二、華為設備的DHCP option43

一、Huawei OS DHCP Server 中 Option 43 選項的填寫規則

1. 同樣以AC的IP地址為192.168.22.1為例，配置命令為option 43 sub-option 3 hex 3139322E3136382E32322E31或者命令option 43 sub-option 3 ascii 192.168.22.1。其中，sub-option 3為固定值，代表子選項類型；hex 3139322E3136382E32322E31與ascii 192.168.22.1分別是AC地址192.168.22.1的HEX格式和ASCII格式。
2. 對于涉及到多個AC，Option要填寫多個IP地址的情形，IP地址同樣要以“，”間 隔，逗號“，”對應的ASCII值為2C。比如兩個AC的IP地址分別為192.168.22.1和 192.168.22.2，則DHCP服務器上的配置命令為option 43 sub-option 3 hex 3139322E3136382E3130302E322C3139322E3136382E3130302E33或者option 43 sub-option 3 ascii 192.168.22.1,192.168.22.2。

二、配置步驟

當Huawei設備的DHCP服務器地址池為全局地址池時，執行下列步驟：
? 連接Huawei設備并進入命令配置視圖；
? 使能DHCP Server功能，并配置地址池，使其可以為AP分配IP地址。
systerm-view
[DHCP-HW] dhcp enable [DHCP-HW] ip pool huawei
[DHCP-HW-ip-pool-huawei] network 192.168.100.0 255.255.255.0
[DHCP-HW-ip-pool-huawei] gateway-list 192.168.100.1
? 配置Option 43，使AP能夠獲得AC的IP地址。假設AC的IP地址為10.10.10.1。
[DHCP-HW-ip-pool-huawei] option 43 sub-option 3 hex 31302E31302E31302E31
說明：還可以執行命令option 43 hex 030A31302E31302E31302E31或者option 43 sub-option 3 ascii 10.10.10.1來完成Option 43的配置。

（博主推薦使用option 43 sub-option 3 ascii 10.10.10.1配置更方便）

三、Cisco IOS DHCP option43

DHCP-SW(config)#ip dhcp pool AP
DHCP-SW(dhcp-config)#network 192.168.1.0 /24
DHCP-SW(dhcp-config)#default-router 192.168.1.254
DHCP-SW(dhcp-config)#option 43 hex f104c0a8020b

Option 43的寫法：Hex是固定的，標識16進制，f1是固定Type，04表示地址長度，一個地址4位，如果是2個則是08， c008020b，為十六進制地址，標識192.168.2.11

四、H3C dhcp option 43

配置 DHCP server # 開啟 DHCP server 功能。

[Switch] dhcp enable

# 配置 DHCP 地址池 100 為 AP 分配地址范圍為 192.168.1.0/24，網關地址為 192.168.1.1。

[Switch] dhcp server ip-pool 100

[Switch-dhcp-pool-100] network 192.168.1.0 mask 255.255.255.0

[Switch-dhcp-pool-100] gateway-list 192.168.1.1

# 配置 DHCP Option43 的內容為 AC 的十六進制 IP 地址。

[Switch-dhcp-pool-100] option 43 hex 8007000001c0a80101

[Switch-dhcp-pool-100] quit

（這里AC的地址為192.168.1.1，十六進制的格式8007000001為固定，不用去管，c0（對應192）a8（168）01（1）01（1））

五、關于TP-LINK的option

這里說下關于TP的三層上線需要的option，它不需要43，它用的是60跟138。

這里為華為的配置方法，其他廠商的沒配置過，所以不太知道，就做過華為的。

dhcp server option 60 ascii TP-Link

dhcp server option 138 ip-address （后面跟AC地址）

六、關于十進制跟十六進制轉換

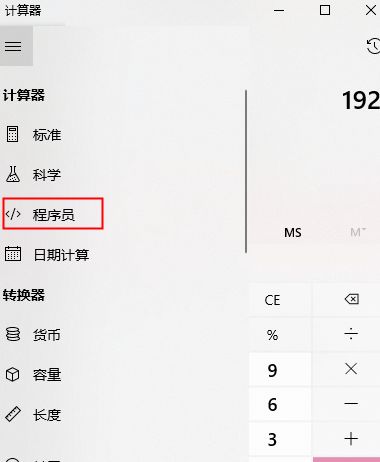

打開電腦計算機，選擇程序員模式

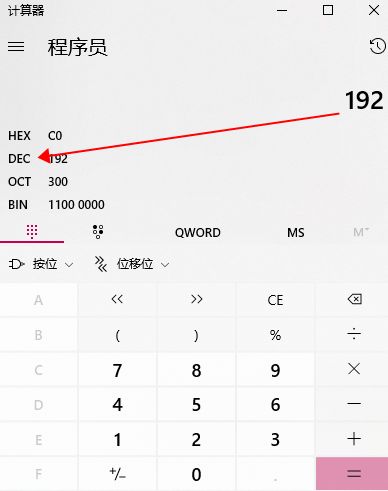

先選擇十進制，輸入對應的數字，比如192

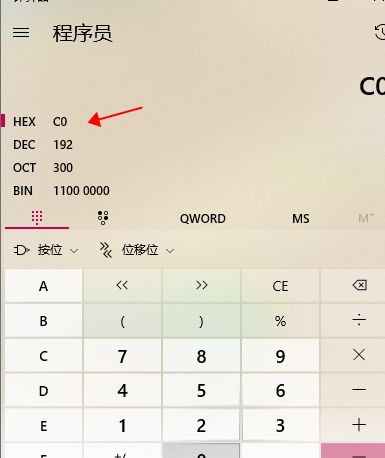

上面已經顯示十六進制是C0
