簡介

在之前里面介紹過open、WPA以及MAC地址認證的方式，這次介紹無線里面常用的另外一種認證就是dot1x ，這里對于IAS的安裝不會做過多介紹，主要講解下怎么配置IAS里面的認證方式，以及AC上面的配置。這里拓撲比較簡單，跟平時的無線拓撲一樣，保證交換機的VLAN放行以及AC與服務器之間的通信，DHCP正確配置即可。如果對于AP上線以及交換機的配置有不了解的地方，可以參考之前AP上線以及交換機配置注意事項。這里先是做正常的配置，讓AP上線，然后PC能夠通過WPA等認證獲取到地址，證明無線是可以正常工作的，然后在部署dot1x

1、AC的基本配置

（1）初始化與上線

Dhcp enable

[Huawei-AC6605]int vlan 1
[Huawei-AC6605-Vlanif1]ip address 192.168.1.251 24
[Huawei-AC6605-Vlanif1]dhcp sel intaface
說明：配置一個IP地址，該接口地址用來與AP通信的。

[Huawei-AC6605]wlan
[Huawei-AC6605-wlan-view]wlan ac source interface Vlanif 1
[Huawei-AC6605-wlan-view]ap-auth-mode sn-auth
[Huawei-AC6605-wlan-view]ap id 1 type-id 19 sn 21023544831069236750
說明：定義了AC的源地址為VLAN 1，該地址是與AP進行建立CAPWAP隧道的，啟用了AP認證功能，使用序列號，然后在AP定義了一個ID為1，然后AP類型為19，序列號為那個。其中type-id是可以查看的，SN則在AP上面查看。

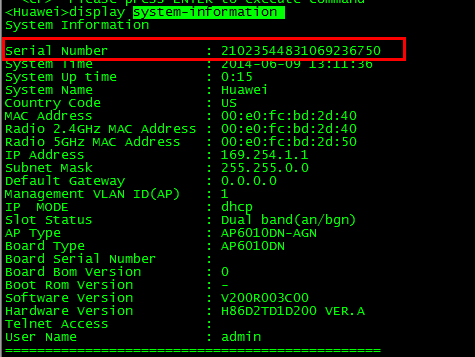

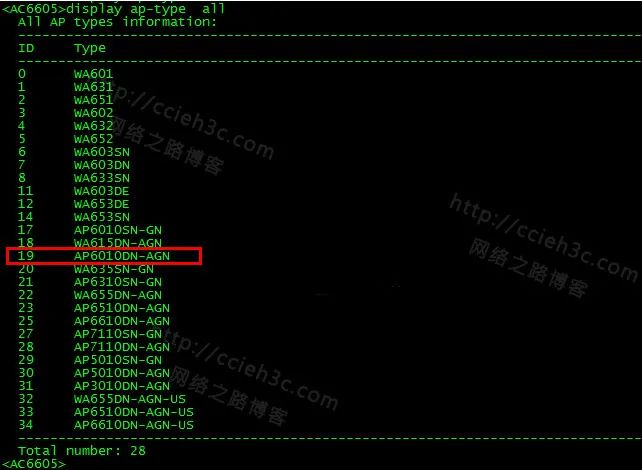

可以通過display ap-type all 查看該AC支持的AP類型，其中AP6010DN ID為19，所以定義ID為19，至于序列號怎么查看，在AP上面通過displa system-information 查看。

結果驗證

目前來看，AP還沒有獲取到地址，這個是定期發送DHCP報文獲取的。

通過查看已經獲取到了IP地址了，然后即可與AC建立CAPWAP隧道，這個過程需要一定的時間，后面可以看到CAPWAP隧道已經建立了

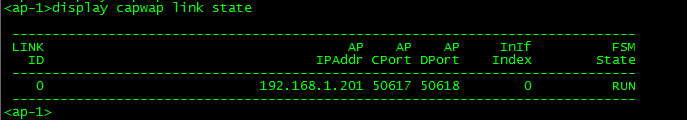

查看隧道狀態為RUN。

可以看到AC上面也有對應的AP信息了。至此AP上線完成。

（2）定義域、業務功能

[Huawei-AC6605]wlan
[Huawei-AC6605-wlan-view]ap-region id 1
[Huawei-AC6605-wlan-ap-region-1]ap id 1
說明：默認存在一個與為 0，建議的是不同業務或者部門可以加入不同的域，這樣的話后續調整射頻參數、調優等參數則只影響該域的參數。

WMM模板定義
WMM模板是提供了QOS等服務等級，將數據報文按照優先級從高到低分為4個接入類AC（Access Category）：AC_VO(語音)、AC_VI(視頻)、AC_BE(盡力而為)、AC_BK(背景)，高優先級的AC占用信道的機會大于低優先級的AC。
[Huawei-AC6605]wlan
[Huawei-AC6605-wlan-view]wmm-profile name Ap1
說明：WMM默認情況下有默認策略的，沒有特別需求的話，可以直接使用默認的。

射頻模板定義
射頻模板參數內容包括：射頻類型、射頻速率、射頻信道模式、射頻功率模式、丟包/錯包率門限、沖突率門限、分段門限、RTS/CTS門限、短/長幀最大重傳次數門限、是否支持短前導碼、DTIM周期、beacon幀周期、WMM參數等。
[Huawei-AC6605-wlan-view]radio-profile name 2.4G
[Huawei-AC6605-wlan-radio-prof-2.4G]wmm-profile name ap1

[Huawei-AC6605-wlan-view]radio-profile name 5G
[Huawei-AC6605-wlan-radio-prof-5G]wmm-profile name ap1
[Huawei-AC6605-wlan-radio-prof-5G]radio-type 80211an
說明：這里模板默認情況下只需要調用WMM模板，其余的都有默認策略，比如默認情況下，信道模式為Auto，也就是AC會自動根據AP周圍的信道自動合理規劃信道，射頻類型等。這里定義2個是一個作為2.4G使用，另外一個使用5G

安全模板定義
[Huawei-AC6605]wlan
[Huawei-AC6605-wlan-view]security-profile name open

[Huawei-AC6605-wlan-view]security-profile name pre-authen
[Huawei-AC6605-wlan-sec-prof-pre-authen]security-policy wpa2
[Huawei-AC6605-wlan-sec-prof-pre-authen]wpa2 authentication-method psk pass-phrase simple ccieh3c.taobao.com encryption-method ccmp
說明：安全模板定了2個，一個為Open，即默認策略，也就是后續定義的Guest，不進行認證，而后面定義了一個pre-auten則為WPA2進行密碼認證，這個是給內部用的。

流量模板
流量模板可以實現為某個無線網絡定制特定的優先級映射和流量監管功能。
[Huawei-AC6605]wlan
[Huawei-AC6605-wlan-view]traffic-profile name AP-1
說明：默認情況下流量模板下，有默認策略，比如802.1P映射，用戶的限速、VAP限速等功能，這里先使用默認的，后續需求的話在進行調整。

定義WLAN-ESS接口
WLAN-ESS接口類似于一個模板，它的作用主要給一個AP可以虛擬多個VAP出來，VAP提供給不同的服務接入，而一個VAP對應一個WLAN-BDSS接口，而WLAN-ESS則是WLAN-BDSS屬性模板，也就是AC動態創建一個VAP，則自動創建一個WLAN-BDSS，而屬性則繼承WLAN-ESS定義的。
[Huawei-AC6605]interface Wlan-Ess 1
[Huawei-AC6605-Wlan-Ess1]port hybrid untagged vlan 19
說明：創建了一個WLAN-ESS接口，并且允許了VLAN 19的流量不打標簽進入該接口，默認情況下VLAN 1已經通過了，所以這里的流量即為VLAN 19與1。當然該接口還可以部署其他策略，比如dot1x、MAC認證等功能，注意的是，V200R3的版本是不需要啟用DHCP功能的，默認就開啟了。

定義WLAN服務集
服務集的功能就是來匯集之前定義的業務參數功能，比如定義SSID，轉發模式，關聯射頻模板，認證策略等，然后調用在AP下，進行下發。
[Huawei-AC6605]wlan
[Huawei-AC6605-wlan-view]service-set name open
[Huawei-AC6605-wlan-service-set-open]ssid Guest
[Huawei-AC6605-wlan-service-set-open]forward-mode direct-forward
[Huawei-AC6605-wlan-service-set-open]wlan-ess 1
[Huawei-AC6605-wlan-service-set-open]service-vlan 19
[Huawei-AC6605-wlan-service-set-open]security-profile name open
[Huawei-AC6605-wlan-service-set-open]traffic-profile name AP-1

[Huawei-AC6605-wlan-view]service-set name intrenet
[Huawei-AC6605-wlan-service-set-intrenet]ssid intrent
[Huawei-AC6605-wlan-service-set-intrenet]service-vlan 19
[Huawei-AC6605-wlan-service-set-intrenet]wlan-ess 1
[Huawei-AC6605-wlan-service-set-intrenet]security-profile name pre-authen
[Huawei-AC6605-wlan-service-set-intrenet]forward-mode direct-forward
[Huawei-AC6605-wlan-service-set-intrenet]traffic-profile name AP-1
說明：這里創建了2個服務集，一個用于Guest用的，一個用于intrenet，除了SSID與安全策略不一樣外，其余的都一致。

射頻配置
每個AP都有一個或多個射頻模塊，這個射頻模塊負責無線信號的收發、功率的調整以及信道的配置等功能。
[Huawei-AC6605]wlan
[Huawei-AC6605-wlan-view]ap 1 radio 0
[Huawei-AC6605-wlan-radio-1/0]radio-profile name 2.4G
[Huawei-AC6605-wlan-radio-1/0]service-set name open

[Huawei-AC6605-wlan-view]ap 1 radio 1
[Huawei-AC6605-wlan-radio-1/1]radio-profile name 5G
[Huawei-AC6605-wlan-radio-1/1]service-set name intrenet
說明：這里定義了2個射頻，一個給2.4G用，另外一個給intrenet，2.4G主要提供給Guest使用，而5G在內企業網內部使用，這里說明的是，radio 0為2.4G頻率，而1為5G頻率。

（3）下發業務配置給AP

[Huawei-AC6605-wlan-view]commit ap 1

二、環境測試驗證

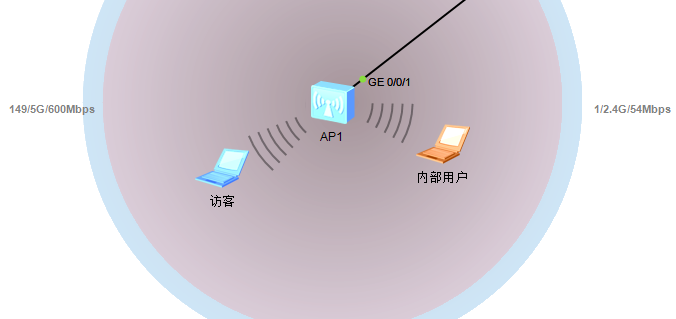

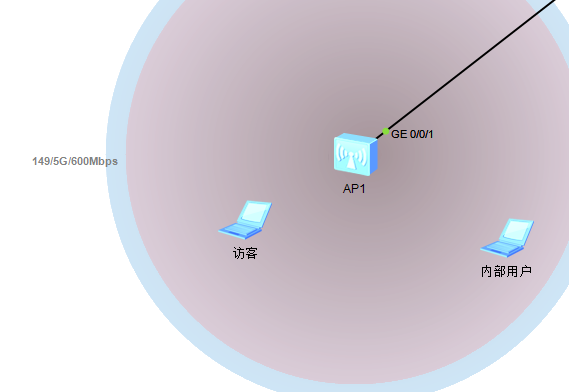

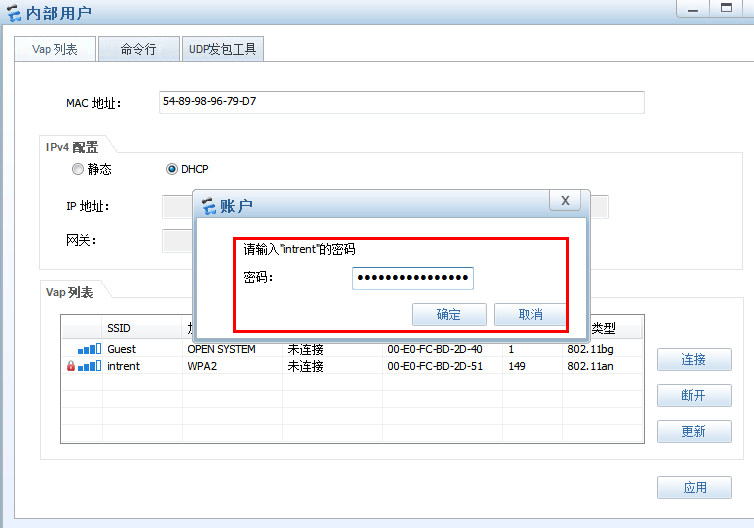

可以看到2個客戶端都已經連接上去了，默認情況下訪客是不需要用戶名密碼認證，而內部用戶則需要。

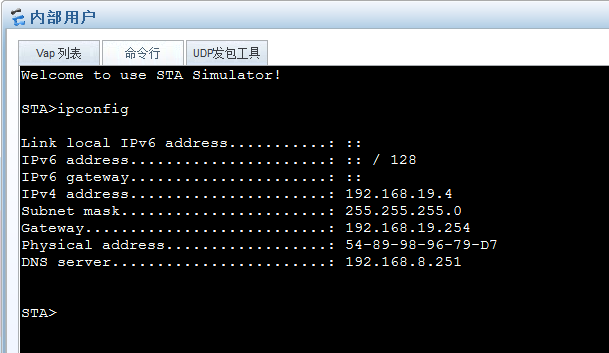

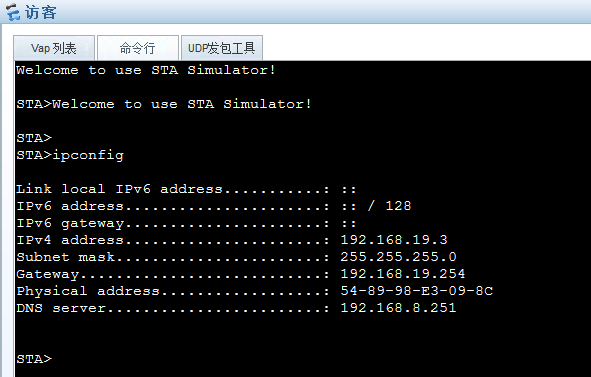

可以看到已經正常獲取到IP地址了。

三、dot1x認證（也叫802.1x）

說明：dot1x的方式就是用用戶名密碼進行驗證。（可以基于外部數據庫，AD域等）
（1）需要修改的地方
[Huawei-AC6605]wlan
[Huawei-AC6605-wlan-view]ap 1 r 0
[Huawei-AC6605-wlan-radio-1/0]undo service-set id 0

[Huawei-AC6605-wlan-view]security-profile id 0
[Huawei-AC6605-wlan-sec-prof-test]security-policy wpa
[Huawei-AC6605-wlan-sec-prof-test]wpa authentication-method dot1x peap encryption-method ccmp

（2）開啟dot1x認證
[Huawei-AC6605]dot1x enable

（3）修改WLAN-ESS接口
[Huawei-AC6605]interface Wlan-Ess 0
[Huawei-AC6605-Wlan-Ess0]undo mac-authentication enable
[Huawei-AC6605-Wlan-Ess0]dot1x-authentication enable
[Huawei-AC6605-Wlan-Ess0]dot1x authentication-method eap
[Huawei-AC6605-Wlan-Ess0]force-domain ccieh3c.taobao.com
[Huawei-AC6605-Wlan-Ess0]permit-domain ccieh3c.taobao.com
說明：目前AC是不支持本地dot1x的，所以必須Radius服務器。這里信任該域，后續用Radius進行認證的域

（4）下放業務
[Huawei-AC6605]wlan
[Huawei-AC6605-wlan-view]ap 1 r 0
[Huawei-AC6605-wlan-radio-1/0]service-set id 0
[Huawei-AC6605-wlan-radio-0/0]com ap 1

（5）Radius服務器定義，與AAA，Domain
[Huawei-AC6605]radius-server template dot1x
[Huawei-AC6605-radius-dot1x]radius-server authentication 192.168.2.253 1812
[Huawei-AC6605-radius-dot1x]radius-server shared-key test
[Huawei-AC6605-radius-dot1x]undo radius-server user-name domain-included

[Huawei-AC6605]aaa
[Huawei-AC6605-aaa]authentication-scheme dot1x
[Huawei-AC6605-aaa-authen-dot1x]authentication-mode radius

[Huawei-AC6605-aaa]domain ccieh3c.taobao.com
[Huawei-AC6605-aaa-domain-ccieh3c.taobao.com]authentication-scheme dot1x
[Huawei-AC6605-aaa-domain-ccieh3c.taobao.com]radius-server dot1x

（6）測試AAA能否通過

注意：之前已經開過密碼存儲功能，默認情況下AD或者Windows的不允許CHAP可逆的。需要單獨開啟。

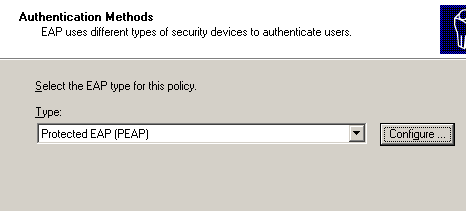

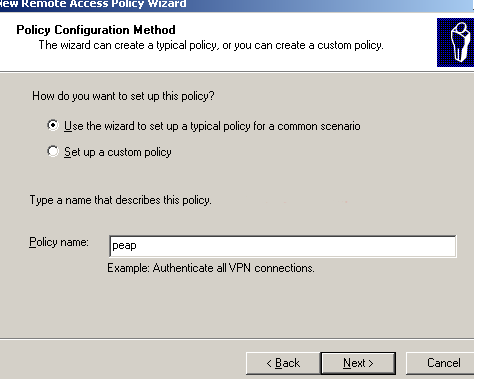

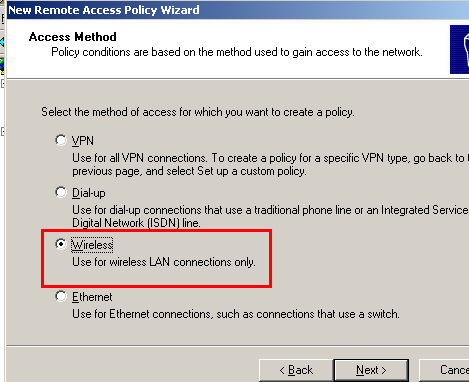

（7）定義Radius策略

說明：PEAP需要一個證書的，所以必須向CA服務器申請一張，計算機證書?！救绻仟毩⒌腎AS，可以用自簽名的或者是找獨立CA申請一張，如果是域環境的話，可以直接在企業級CA中下放即可?；蛘咄ㄟ^MMC申請】

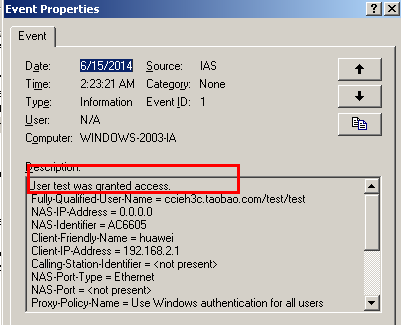

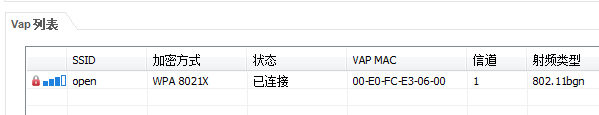

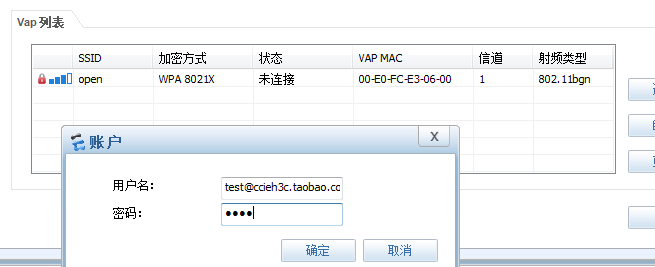

（8）測試結果

總結：有線與無線的環境部署有點差別，另外無線支持PEAP或者TLS，而有線支持MD5等功能，另外注意PEPA是需要服務器證書的，可以自簽名或者是找CA申請，該步驟我省略了，這里使用的是自簽名證書。另外模擬器做該實驗，很有可能不成功，特別是dot1x，獲取不到地址，但是配置跟思路是沒錯的，所以如果現象不出來的話，也不用太糾結。
