由淺入深玩轉華為WLAN—11 安全認證配置（5）Portal認證，外置Protal服務器TSM對接（網頁認證）
轉載自微信公眾號：網絡之路博客
簡介
之前介紹了4種安全認證方式了，這次介紹另外一種比較常用的，華為 H3C稱為Protal認證，也就是平常講的網頁認證，它的思路就是可以直接通過open的方式連接到AP上，然后在打開任意網站的時候，它會自動跳轉到認證頁面，需要輸入用戶名密碼后，才能訪問外網，上一篇講解的是內置portal，這次講解外置的，拓?fù)鋮⒖贾盎九渲媚菈K。
1、配置radius服務器模板
[Huawei-AC6605]radius-server template portal
[Huawei-AC6605-radius-portal]radius-server authentication 192.168.31.209 1812
[Huawei-AC6605-radius-portal]radius-server accounting 192.168.31.209 1813
[Huawei-AC6605-radius-portal]radius-server shared-key simple huawei123
2、配置認證方案與計費方案
[Huawei-AC6605] aaa
[Huawei-AC6605-aaa]authentication-scheme portal
[Huawei-AC6605-aaa-authen-portal] authentication-mode radius
[Huawei-AC6605-aaa]accounting-scheme portal
[Huawei-AC6605-aaa-accounting-portal] accounting-mode none
3、配置域
[Huawei-AC6605-aaa]domain portal
[Huawei-AC6605-aaa-domain-portal]radius-server portal
[Huawei-AC6605-aaa-domain-portal]authentication-scheme portal
[Huawei-AC6605-aaa-domain-portal]accounting-scheme portal
4、配置portal認證服務器
[Huawei-AC6605]web-auth-server portal
[Huawei-AC6605-web-auth-server-portal]server-ip 192.168.31.209
[Huawei-AC6605-web-auth-server-portal]port 50100
[Huawei-AC6605-web-auth-server-portal]shared-key simple password
[Huawei-AC6605-web-auth-server-portal]url https://192.168.31.209:8443/newwebauth
5、在接口下綁定portal服務
[Huawei-AC6605]interface vlanif 100
[Huawei-AC6605-Vlanif100]web-auth-server portal direct
6、配置免認證規則
[Huawei-AC6605]portal free-rule 0 destination ip 192.168.31.209 mask 255.255.255.255
[Huawei-AC6605]portal free-rule 1 destination ip 218.85.152.99 mask 255.255.255.255
7、建立WLAN-ESS接口調用portal認證
[Huawei-AC6605]interface Wlan-Ess 1
[Huawei-AC6605-Wlan-Ess1] port hybrid pvid vlan 100
[Huawei-AC6605-Wlan-Ess1] port hybrid untagged vlan 100
[Huawei-AC6605-Wlan-Ess1] web-authentication first-mac
[Huawei-AC6605-Wlan-Ess1] permit-domain name portal
[Huawei-AC6605-Wlan-Ess1]permit-domain name default
8、無線業務基本配置
[Huawei-AC6605]wlan
[Huawei-AC6605-wlan-view]wlan ac source interface vlanif88
[Huawei-AC6605-wlan-view]ap-auth-mode no-auth
[Huawei-AC6605-wlan-view]wmm-profile name wmm1 id 1
[Huawei-AC6605-wlan-view]radio-profile name radio1 id 1
[Huawei-AC6605-wlan-radio-prof-radio1]wmm-profile id 1
[Huawei-AC6605-wlan-view]traffic-profile name traffic1 id 1
[Huawei-AC6605-wlan-view]security-profile name security1 id 1
[Huawei-AC6605-wlan-view]service-set name service1 id 1
[Huawei-AC6605-wlan-service-set-service1]wlan-ess 1
[Huawei-AC6605-wlan-service-set-service1]ssid huawei-portal
[Huawei-AC6605-wlan-service-set-service1]traffic-profile id 1
[Huawei-AC6605-wlan-service-set-service1]security-profile id 1
[Huawei-AC6605-wlan-service-set-service1]service-vlan 100
[Huawei-AC6605-wlan-view]ap 0 radio 0
[Huawei-AC6605-wlan-radio-0/0]radio-profile id 1
[Huawei-AC6605-wlan-radio-0/0]service-set id 1 wlan 1
[Huawei-AC6605-wlan-view]commit all
（這里基本配置不在做命令解析了，前面都有）
9、TSM服務器配置

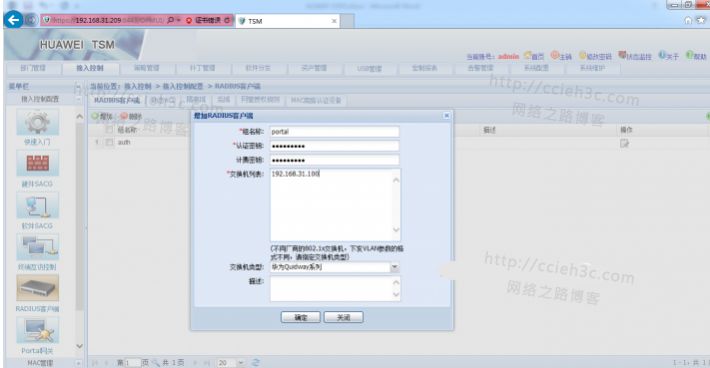

接入控制 – RADIUS服務器 – 添加RADIUS服務器

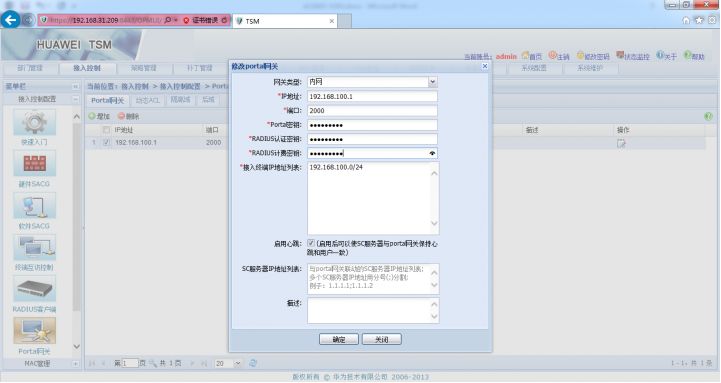

接入控制 – Portal網關 – 添加Portal網關
添加后域
修改后域的授權策略
建立一個“policy”策略
下發一個ACL，針對認證通過后的用戶做訪問限制
接入控制 – 授權規則模版 – 添加一個授權模版名為”ac6605-portal”

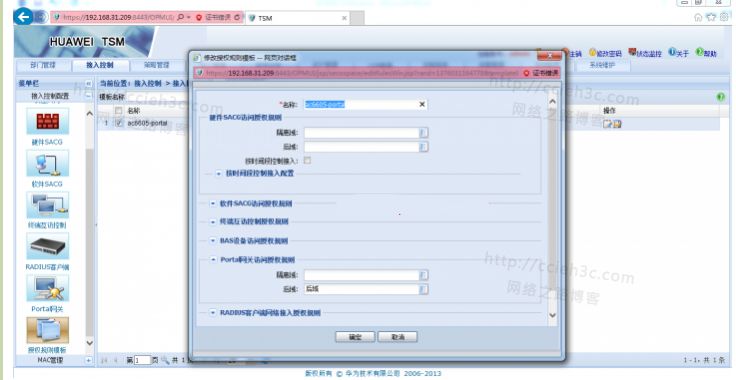

在Portal網關訪問授權規則選擇剛才創建好的后域

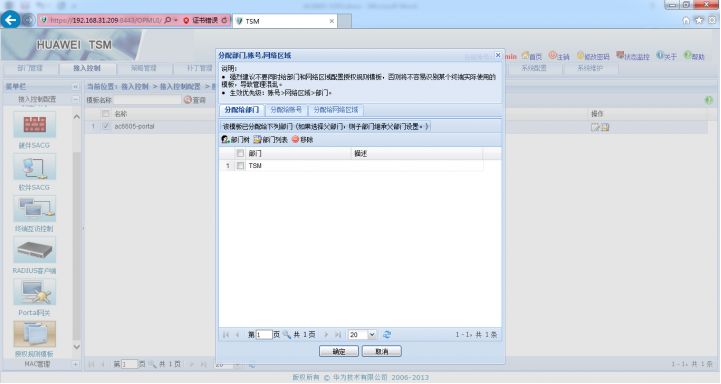

對創建好的授權規則模板”ac6605-portal”分配給部門
添加整個TSM部門包括子部門

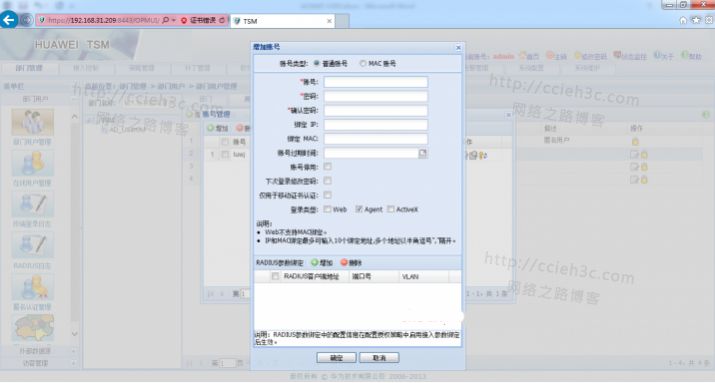

部門管理 – 部門用戶管理 – 創建用戶，終端認證時候用到的用戶
需要勾選”Web”選項，否則默認建立的用戶只能用于TSM Agent代理的登陸
10、測試

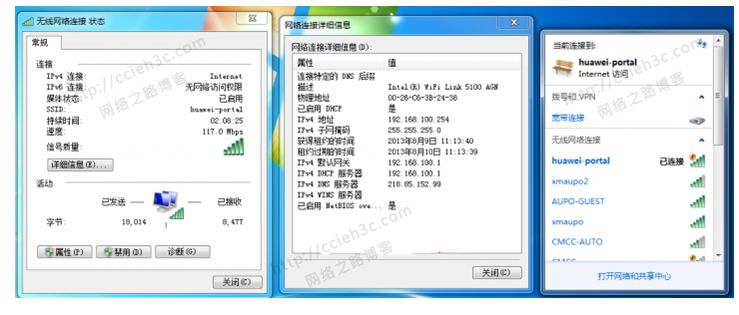

終端搜索SSID，并連接。

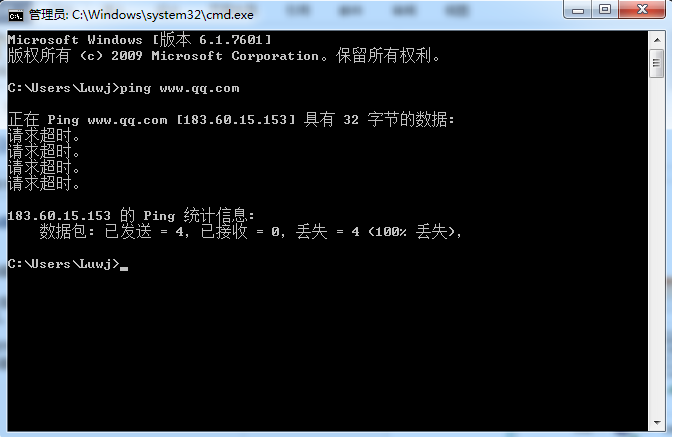

測試PING www.qq.com
打開IE，輸入www.qq.com
自動跳轉到認證頁面
輸入已經在TSM服務器創建好的用戶進行登陸

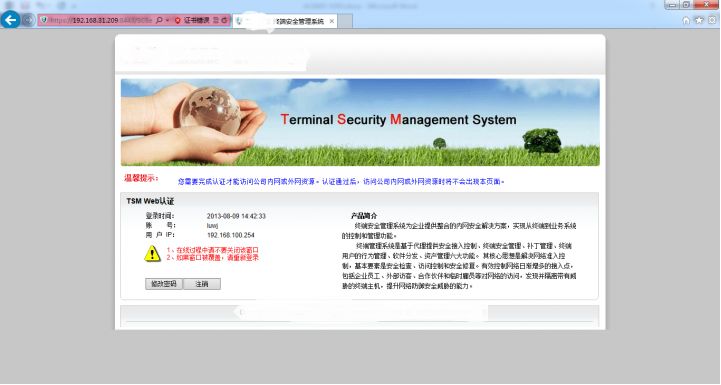

登陸成功后，測試登陸后是否可以正常訪問互聯網
PS：注意portal跟802.1x實驗沒辦法通過模擬器完成，之前寫錯了
