由淺入深玩轉華為WLAN—16 漫游系列（4）同一AC內AP之間三層漫游【拓撲介紹以及初始化配置】
轉載自微信公眾號：網絡之路博客
說明
上次介紹了二層漫游與初始化配置，最后的WLAN業務與漫游的演示，包括了在工作環境下如果遇到了漫游后業務不通的狀況出現，如何分析以及解決，這次主要介紹三層漫游，以及拓撲介紹跟初始化配置
這次不介紹漫游跟AC里面的具體配置，主要講解拓撲初始化的配置，涉及到的內容也挺多的，所以分為2篇寫，這篇介紹拓撲，以及各個設備上面的初始化配置，下一篇主要介紹AC上面的WLAN相關的配置。

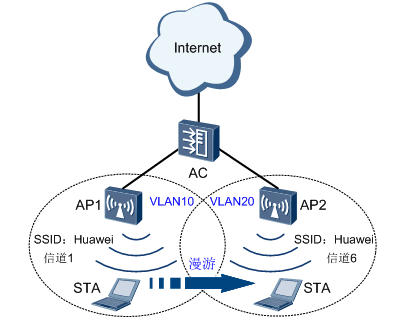

同一AC的三層漫游：指的是在同一個AC下面的不同AP之間不同業務之間的漫游（跨越三層網絡），比如圖中AP-1的業務VLAN 是10（192.168.10.0/24），而AP-2的業務VLAN是20（192.168.20.0/24），無線客戶端從AP-1漫游到AP-2后，雖然處于AP-2上面，但是業務VLAN保持不變，IP地址也保持不變，只是由原先的AP-1變成了AP-2來轉發無線客戶端的業務。

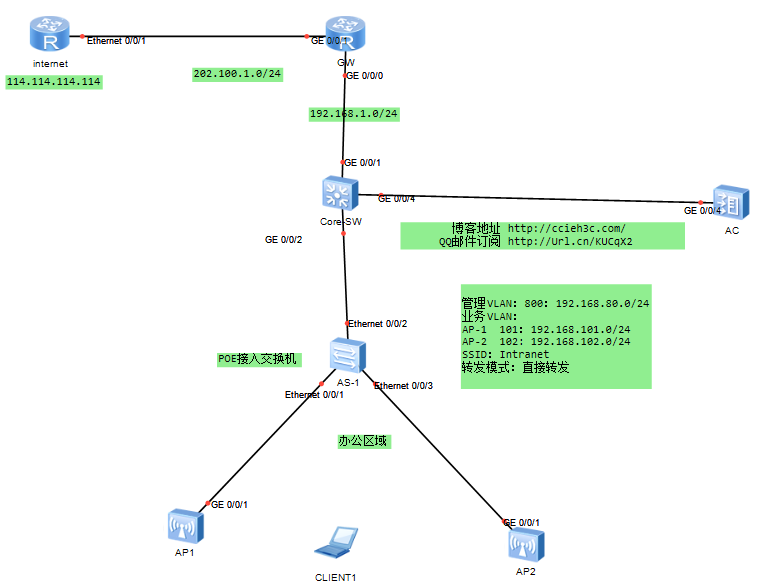

拓撲說明
說明：該拓撲就一個辦公區域，AP-1主要提供給轉發VLAN 101的業務，而AP-2主要提供轉發VLAN 102的業務，但是領導希望在辦公區域內，客戶端能夠進行自動的切換關聯，希望保持在比較不錯的信號強度的AP下轉發業務，這時候必須提供三層漫游功能來實現這個目的了。
管理VLAN 800：192.168.80.0/24 GW：192.168.80.254
業務VLAN 101：192.168.101.0/24 GW：192.168.101.254
業務VLAN 102：192.168.102.0/24 GW:192.168.101.254
與路由器對接接口VLAN 1：192.168.1.0/24 交換機地址：192.168.1.1 路由器內網地址：192.168.1.2
與AC對接的接口 VLAN 100：192.168.100.1/24 AC源接口地址：192.68.100.2/24
隧道轉發模式：直接轉發
AP上線組網方式：三層（不在一個子網廣播域內），必須通過DHCP Option43來實現
SSID：Intranet 認證與加密方式：WPA2 PSK+CCMP
AP-1主要提供業務VLAN 101（也提供VLAN 102的業務轉發）
AP-2主要提供業務VLAN 102（也提供VLAN 101的業務轉發）
說明：這里AP肯定得為2個業務VLAN 能夠提供轉發才行，否則的話 三層漫游多個業務VLAN之間AP需要能夠識別的了，能夠打上業務TAG。
掌握目標
1、POE二層交換機初始化（包括VLAN創建，Trunk鏈路定義）
2、核心交換機定義（包括VLAN創建，Trunk鏈路定義，DHCP，VLANIF接口以及路由）
3、出口路由配置（包含內外網接口+路由以及NAT服務）
4、AC初始化（包括VLAN的Trunk，以及VLANIF接口創建）
1、POE二層交換機初始化（包括VLAN創建，Trunk鏈路定義）
說明：需要配置的VLAN為100~101，其中VLAN 100為管理VLAN，而VLAN 101為業務VLAN，Trunk鏈路定義在連接AP跟上行核心交換機上面（直接轉發模式下是需要定義Trunk跟hybrid接口，主要管理VLAN需要通過，而且業務VLAN也需要通過，多VLAN的情況下。）
AS-1設備
【創建VLAN】
[Huawei-AS-1]vlan batch 101 102 800
【Trunk鏈路定義】
接口AP-1的接口
[Huawei-AS-1]int e0/0/1
[Huawei-AS-1-Ethernet0/0/1]port link-type trunk
[Huawei-AS-1-Ethernet0/0/1]port trunk pvid vlan 800
[Huawei-AS-1-Ethernet0/0/1]port trunk allow-pass vlan 101 to 102 800
接AP-2的接口
[Huawei-AS-1-Ethernet0/0/1]int e0/0/3
[Huawei-AS-1-Ethernet0/0/3]port link-type trunk
[Huawei-AS-1-Ethernet0/0/3]port trunk pvid vlan 800
[Huawei-AS-1-Ethernet0/0/3]port trunk allow-pass vlan 101 to 102 800
說明：這里PVID是給AP打上管理VLAN，然后允許了業務VLAN 101 102與管理VLAN 800通過，因為涉及到漫游，所以AP提供多種業務VLAN的轉發，所以必須放行。
接口交換機的接口
[Huawei-AS-1]int e0/0/2
[Huawei-AS-1-Ethernet0/0/2]port link-type trunk
[Huawei-AS-1-Ethernet0/0/2]port trunk allow-pass vlan 101 to 102 800
說明：接AP的接口由于管理VLAN是100，所以這里必須把PVID定義為100，這樣當AP管理幀發出來的時候，沒有VLAN ID，所以會打上PVID VLAN 100，然后允許VLAN 100與101通過即可。
2、核心交換機定義（包括VLAN創建，Trunk鏈路定義，DHCP，VLANIF接口以及路由）
【創建VLAN】
[Huawei-Core-SW]vlan batch 100 to 102 800
【接接入交換機的接口】
[Huawei-Core-SW]int g0/0/2
[Huawei-Core-SW-GigabitEthernet0/0/2]port link-type trunk
[Huawei-Core-SW-GigabitEthernet0/0/2]port trunk allow-pass vlan 101 to 102 800
【接AC的接口】
[Huawei-Core-SW]int g0/0/4
[Huawei-Core-SW-GigabitEthernet0/0/4]port link-type access
[Huawei-Core-SW-GigabitEthernet0/0/4]port default vlan 100
【接出口路由器的接口】
那個默認屬于VLAN 1，所以不需要劃入
總結：總共配置了2個接口，一個是對接接入交換機的接口，它需要為trunk，放行對應的管理VLAN流量以及業務VLAN流量通過，而接AC的接口，由于是直連轉發，所以這里只需要對接一個地址即可，能夠跟AC通信。
【開啟DHCP功能】
[Huawei-Core-SW]dhcp enable
【創建VLANIF接口】
與AC對接的VLANFI接口
[Huawei-Core-SW]int vlan 100
[Huawei-Core-SW-Vlanif100]ip address 192.168.100.1 24
業務VLAN 101的VLANIF接口
[Huawei-Core-SW]int vlan 101
[Huawei-Core-SW-Vlanif101]ip address 192.168.101.254 24
[Huawei-Core-SW-Vlanif101]dhcp select interface
[Huawei-Core-SW-Vlanif101]dhcp server dns-list 114.114.114.114
[Huawei-Core-SW-Vlanif101]dhcp server domain-name ccieh3c.taobao.com
VLAN業務102的VLANIF接口
[Huawei-Core-SW]interface vlan 102
[Huawei-Core-SW-Vlanif102]ip address 192.168.102.254 24
[Huawei-Core-SW-Vlanif102]dhcp select interface
[Huawei-Core-SW-Vlanif102]dhcp server dns-list 114.114.114.114
[Huawei-Core-SW-Vlanif102]dhcp server domain-name ccieh3c.taobao.com
管理VLAN的VLANIF接口（注意，這里是三層組網跟AC的源接口不在同一個網段，需要用到Option43）
[Huawei-Core-SW]int vlan 800
[Huawei-Core-SW-Vlanif800]ip address 192.168.80.254 24
[Huawei-Core-SW-Vlanif800]dhcp select interface
[Huawei-Core-SW-Vlanif800]dhcp server option 43 sub-option 3 ascii 192.168.100.2
與出口路由器對接的VLANIF接口
[Huawei-Core-SW]int vlan 1
[Huawei-Core-SW-Vlanif1]ip address 192.168.1.1 24
【路由定義】
[Huawei-Core-SW]ip route-static 0.0.0.0 0 192.168.1.2
說明：這里只需要一個默認路由即可，用來訪問Internet。
說明：VLANIF1的接口用來與出口路由器對接，VLANIF 100的與AC對接，而VLAN 101與102則是提供給業務的網關，VLAN 800是AP的管理VLAN，由于管理VLAN與AC的源接口地址不在同一個網絡，所以必須啟用Option43來告訴AP，AC在哪。
3、出口路由配置（包含內外網接口+路由以及NAT服務）
【定義內外網接口】
[Huawei-GW]int g0/0/0
[Huawei-GW-GigabitEthernet0/0/0]ip address 192.168.1.2 24
[Huawei-GW]int g0/0/1
[Huawei-GW-GigabitEthernet0/0/1]ip address 202.100.1.1 24
【定義路由】
[Huawei-GW]ip route-static 192.168.101.0 24 192.168.1.1
[Huawei-GW]ip route-static 192.168.102.0 24 192.168.1.1
[Huawei-GW]ip route-static 0.0.0.0 0 202.100.1.2
說明：第一、二條路由是回程路由，用來當192.168.101.0/102.0的數據返回的時候直到怎么發送，第二條路由則發往Internet訪問的。
【NAT配置】
[Huawei-GW]acl number 3000
[Huawei-GW-acl-adv-3000]rule permit ip source 192.168.101.0 0.0.0.255
[Huawei-GW-acl-adv-3000]rule permit ip source 192.168.102.0 0.0.0.255
[Huawei-GW]int g0/0/1
[Huawei-GW-GigabitEthernet0/0/1]nat outbound 3000
說明：定義ACL 3000就是用來匹配192.168.101.0/24的網段流量，然后在出接口調用，匹配了ACL里面定義的流量就做源PAT轉換，簡稱easy-ip。
4、AC初始化（包括VLAN的Trunk，以及VLANIF接口創建
【創建VLAN 】
[Huawei-AC]vlan 100
說明：創建VLAN 100即可
【定義二層接口，與核心交換機連接的接口】
[Huawei-AC]int g0/0/4
說明：這里與核心交換對接的接口，劃入到VLAN 100即可
【定義VLAN IF接口】
[Huawei-AC]int vlan 100
[Huawei-AC-Vlanif100]ip address 192.168.100.2 24
[Huawei-AC]ip route-static 0.0.0.0 0 192.168.100.1
這里必須有路由能夠訪問到800，可以是靜態也可以是默認。
總結：
目前為止，整個網絡的網絡初始化已經完畢，從接入交換機的VLAN劃分以及接口類型配置，到核心交換機的初始化，VLANIF創建跟DHCP與路由，出口路由器的路由 NAT等，這些初始化的目的主要是為了讓整個網絡能夠通信起來，比如AP能獲取到地址與AC建立CAPWAP隧道，當WLAN業務部署起來后，無線客戶端關聯后獲取到地址能夠正常訪問其他內網或者外網。
！ 提問與分享（想提高自己，從獨立思考與分享開始）
分享：實驗可以通過模擬器直接完成，記得老版本選用分享的考試版本即可，最新版本是采用的V2R7命令行有差別。
