說明 前提

   首發就從實戰開始吧，這個系列是之前在給某個機構做內部培訓講解的時候?qū)懙囊粋€(gè)實戰內容，從拓?fù)湓O(shè)計到地址規劃、以及網絡需求、為什么需要用到這些技術做了全面的分析，大部分都可以用ENSP來模擬，想深入學習的朋友一定不要錯過。（后面有提問，有興趣的朋友可以參加哦，一方面可以增加自己思考能力，為什么要這樣做，也可以把不懂的詢問博主）

 1 拓?fù)渑c說明

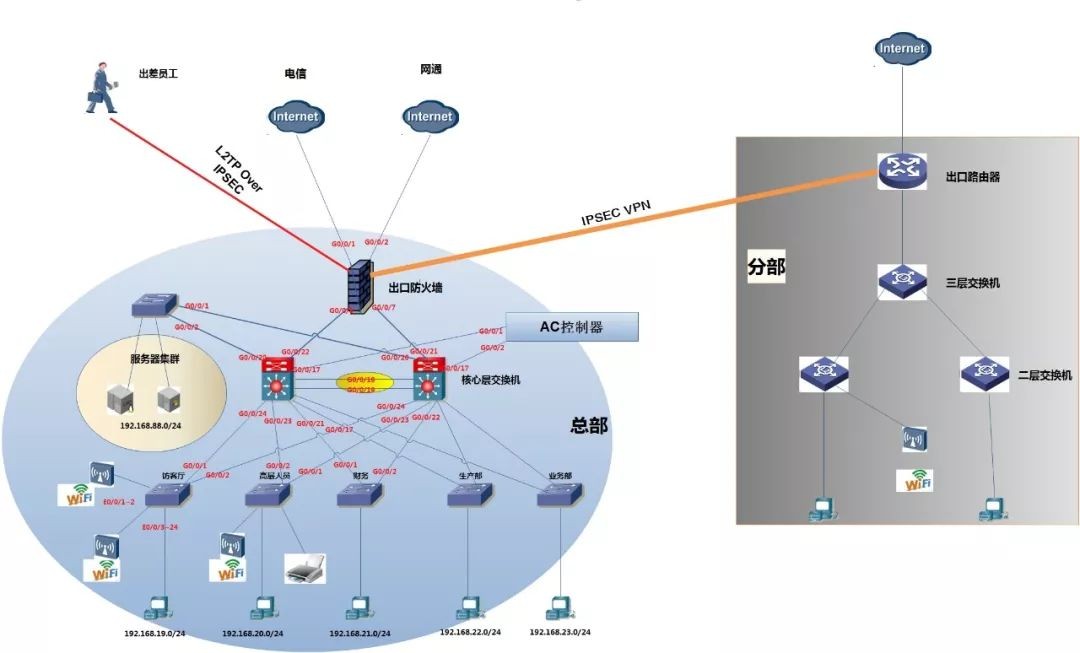

 某公司的網絡架構，這樣的架構在目前的網絡中是在常見的，假設您接收一個這樣的網絡，應該如何部署，該實戰系列，就是一步一步講解，如何規劃、設計、部署這樣一個環境，這里會針對不同的情況給出不同的講解，比如拓?fù)渲杏?個ISP，假設客戶需求是，想實現主備的效果，又或者是想負載分擔。DHCP部署在防火墻上面或者是單獨的服務器上面又該如何配置部署。

 2 分析說明

5.1分析說明
5.1.1 MSTP技術實現的效果
STP可以有三種，一種為最先的STP、后續增強的RSTP，以及目前主流的MSTP，不使用STP與RSTP的原因其實很簡單，因?yàn)樗荒茏龅絾我绘溌穫鬏?，而不能?shí)現跟MSTP以實例的方式實現負載負擔。

以訪客廳為例，該交換機下面有VLAN 1與VLAN 19的流量，如果我們部署的是STP或者RSTP的話，則我們VLAN 1與VLAN 19的流量，要么從左邊的鏈路傳遞給核心交換機轉發，要么從右邊的網絡傳遞給核心交換機轉發，這樣的話，白白的浪費了一條鏈路帶寬，如果VLAN流量比較多的話，則造成的情況是，一條鏈路擁塞，另外一條鏈路則沒有任何流量經過。而MSTP實現的是，以多個VLAN為一個實例，不同的實例可以實現不同的鏈路轉發，假設訪客廳有20個VLAN，則可以實現10個VLAN走左邊鏈路，而另外10個VLAN走右邊鏈路，這樣充分的利用了鏈路的帶寬，也減少出現擁塞的幾率。

5.1.2 鏈路聚合實現的效果

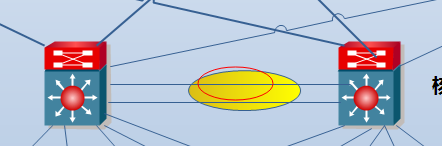

在這個案例中，部署了鏈路聚合的鏈路就是在兩臺核心交換機之間部署了，核心交換機之間加入這條線路的作用是，后續的VRRP流量都通過這條線路傳遞，也有人也喜歡把這條線路叫心跳線，有鏈路聚合的存在，除了提高帶寬以外，還增加了冗余性，這樣不會出現當這條鏈路故障后，所有的VRRP流量都需要經過下面的接入層交換機來轉發。另外就是下面VLAN流量訪問服務器或者 不同VLAN間互訪流量通過。

（PS：想深入學習華為與考試的朋友，HCNP官方學習指南必須擁有，更能讀懂該系列實戰哦）

5.1.3 VRRP部署

VRRP的作用是充當網關的默認網關的，可以說PC定義的默認網關不生效的話，則整個網絡都訪問不了了，只能訪問同一個VLAN內的，如果在沒有部署VRRP之前，兩臺設備有2個IP地址，都可以充當PC的網關，而PC又沒有任何的檢測機制，來判斷該網關是否出現了故障，而進行切換，所以如果沒有VRRP之前，則只能通過人為修改，這個工作量肯定是巨大的，特別是中大型網絡，而且非常不實際，不可能指望一個不懂技術的人去設置網關地址。VRRP解決的問題就是，通過VRRP技術協商，虛擬一個IP地址出來（VRRP可以直接使用接口定義了的地址的），這樣的好處是，下面PC只需要定義VRRP定義的那個地址作為網關即可，當主設備出現故障后，會自動切換到備用上面，從而對客戶來說是透明的。

為什么需要負載分擔：因?yàn)槟J(rèn)情況下，所有的數據包都是交給主處理的，只有當主出現故障的時候，備用才會處理數據報文，如果所有的主都定義在一臺設備上面的話，就意味著所有的數據包默認情況下都是由該設備處理，而備用則被閑置了，浪費了資源不說，很可能導致主設備處理能力跟不上，導致網絡延遲很大，所以我們需要規劃的是，把下面網段的網關平均分配到兩臺設備上面，比如192.168.1.0/24網段定義A為主，B為備用，而192.168.2.0/24網段定義B為主，A為備用，這樣實現負載分擔，達到資源利用。

VRRP與MSTP配合：我們之前分析過MSTP是保證鏈路的有效分擔利用的，可以把VLAN的流量分?jǐn)偟讲煌溌飞先ィ缓笤谏闲性O(shè)備上面定義不同實例的根，定義根的作用是，對應的實例內的VLAN會把流量引向根的方向，而根也分為主根與備份根，這個跟VRRP的主備相似，所以我們?cè)诙xVRRP與MSTP的時候，要保持主備統一，比如VLAN 10、20、30的根在A設備上面，那么對應的網關 VRRP，則A為主，B為備用，而VLAN 40 、50 、60的根在B設備上面，那么對應的網關VRRP，則B為主，A為備用。這樣的話到達路徑最優，資源利用最大化，如果MSTP與VRRP的定義相反，那么就會造成，路徑次優了，比如VLAN 10，20.30定義根是B設備，而對應的網關VRRP則為A，那么它們首先會把流量引向B設備，然后再由B設備交給A，這樣中間轉發又延遲了，也增加了設備的處理負擔。

 3 具體配置

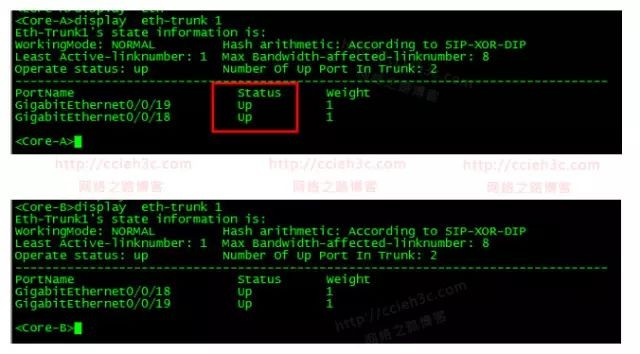

 5.2.1 鏈路聚合配置

說明：這里必須先配置鏈路聚合，因?yàn)橹虚g那條鏈路傳遞VRRP的流量，并且也傳遞STP的BPDU，所以先配置鏈路聚合是有必要的。
Core-A
[Core-A]interface Eth-Trunk 1
[Core-A-Eth-Trunk1]trunkport g0/0/18
[Core-A-Eth-Trunk1]trunkport g0/0/19
[Core-A-Eth-Trunk1]port link-type trunk
[Core-A-Eth-Trunk1]port trunk allow-pass vlan 19 to 23 88 100
[Core-A-Eth-Trunk1]load-balance src-dst-ip
說明：創建了一個鏈路聚合口，然后關聯了G0/0/18與19，這2個口就是連接Core-B的，另外定義該類型為Trunk，允許了現在存有的VLAN流量通過，其余的則不允許。并且配置了負載均衡的方式為源目IP的，因?yàn)榱髁康竭_(dá)Core后，上面的都是走三層了，基于源目IP分擔會更加有效率。

Core-B
[Core-B]interface Eth-Trunk 1
[Core-B-Eth-Trunk1]trunkport g0/0/18
[Core-B-Eth-Trunk1]trunkport g0/0/19
[Core-B-Eth-Trunk1]port link-type trunk
[Core-B-Eth-Trunk1]port trunk allow-pass vlan 19 to 23 88 100
[Core-B-Eth-Trunk1]load-balance src-dst-ip
說明：創建了一個鏈路聚合口，然后關聯了G0/0/18與19，這2個口就是連接Core-A的，另外定義該類型為Trunk，允許了現在存有的VLAN流量通過，其余的則不允許。并且配置了負載均衡的方式為源目IP的，因?yàn)榱髁康竭_(dá)Core后，上面的都是走三層了，基于源目IP分擔會更加有效率。

 4 MSTP配置

分析：之前已經分析過MSTP與VRRP配合的時候要主備統一，而在規劃的時候已經規劃好了對應的VLAN IP誰為主，誰為備用，所以我們這里根據VRRP的定義來定義MSTP即可。

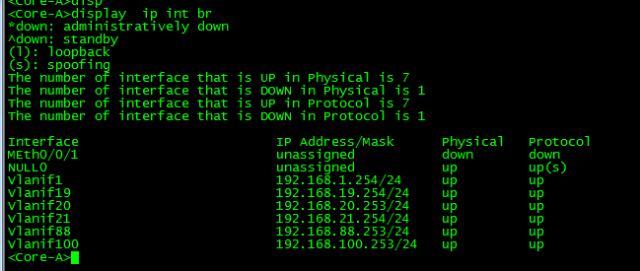

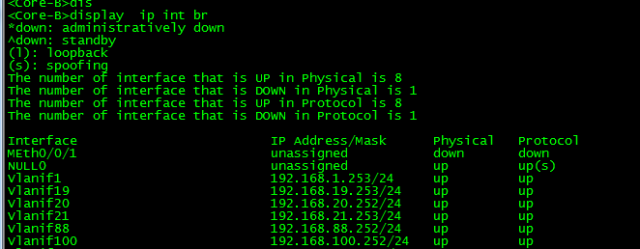

254的定義則為PC網關，這是Core-A上面定義的，為254的VLAN 有 VLAN 1、19、21，則VLAN 1 、19、21 A為主根，對應的B為這些VLAN的備用根， 那么為253的地址則是充當備用的，也就是說 20、88、100這些VLAN，Core-A充當?shù)氖莻溆酶鳦ore-B是主根。

Core-A的MSTP配置
[Core-A]stp region-configuration
[Core-A-mst-region]region-name ccieh3c.taobao.com
[Core-A-mst-region]instance 1 vlan 1 19 21
[Core-A-mst-region]instance 2 vlan 20 88 100
[Core-A-mst-region]active region-configuration
[Core-A]stp instance 1 root primary
[Core-A]stp instance 2 root secondary

說明：這里進入了MSTP的配置域，定義了一個名字為ccieh3c.taobao.com（這個同一個MSTP域必須保持一致），然后定義了2個實例，就是剛剛分析的那2個，最終激活配置。
紅色部門定義的是，Core-A為1的主根，為實例2的備份根。

Core-B MSTP配置
[Core-B]stp region-configuration
[Core-B-mst-region]region-name ccieh3c.taobao.com
[Core-B-mst-region]instance 1 vlan 1 19 21
[Core-B-mst-region]instance 2 vlan 20 88 100
[Core-B-mst-region]active region-configuration
[Core-B]stp instance 1 root secondary
[Core-B]stp instance 2 root primary
說明：這里進入了MSTP的配置域，定義了一個名字為ccieh3c.taobao.com（這個同一個MSTP域必須保持一致），然后定義了2個實例，就是剛剛分析的那2個，最終激活配置。
紅色部門定義的是，Core-B為2的主根，為實例1的備份根。與A相反。

 5 訪客廳、高層人員、財務 服務器集群、AC的MSTP配置

[FKT]stp region-configuration
[FKT-mst-region]region-name ccieh3c.taobao.com
[FKT-mst-region]instance 1 vlan 1 19 21
[FKT-mst-region]instance 2 vlan 20 88 100
[FKT-mst-region]active region-configuration
說明：訪客廳、高層人員、財務MSTP的配置是一樣的，所以這里就給出一個訪客廳的配置，其余的一樣配置即可，這里需要說明的是，雖然訪客廳只有 VLAN 1與19的流量，但是一樣要定義對應的實例，因?yàn)橥粋€(gè)MSTP域檢查的是一個hash值，只有配置定義一樣，hash值才會相同，這樣才會認為是同一個域的，否則不能進行協商，這樣導致MSTP計算出錯。

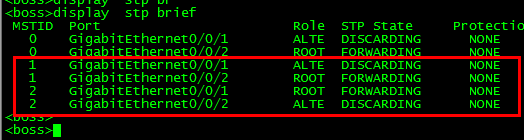

 6 結果驗證【以高層人員、Core-A為例】

高層人員上面可以看到實例1與2，0可以不用管，是默認其余沒有定義的VLAN規劃存在的，我們這里主要看1與2。

1、實例1：G0/0/2上聯接口為Root，而G0/0/1為阻塞，因?yàn)閷?shí)例1的根為Core-A，而G0/0/2上聯的接口就是Core-1，而G0/0/1則是Core-2.
2、實例2：實例2與實例1相反，因?yàn)閷?shí)例2的根在Core-B上面，所以這里G0/0/1為Root，G0/0/2阻塞。
實現的效果：實例1的流量走G0/0/2這條鏈路，而實例2的流量則走G0/0/1這條鏈路，實現復雜分擔。

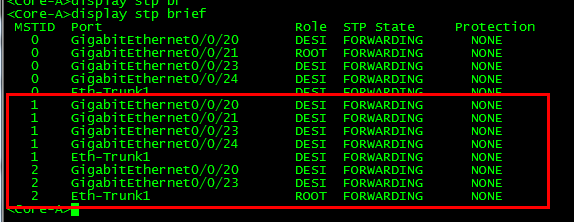

Core-A上面接口比較多，但是不會出現阻塞的效果，因?yàn)樗趯?shí)例1與實例2中，不是主就是備，所以不會出現阻塞的接口，阻塞接口只會出現在接入層，比如高層人員的設備上面，看到的上聯接口有一個是阻塞的。

 7 VRRP配置

Core-A VRRP配置

[Core-A]int vlan 1
[Core-A-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254
[Core-A-Vlanif1]vrrp vrid 1 priority 105

[Core-A]int vlan 19
[Core-A-Vlanif19]vrrp vrid 19 virtual-ip 192.168.19.254
[Core-A-Vlanif19]vrrp vrid 19 priority 105

[Core-A]int vlan 20
[Core-A-Vlanif20]vrrp vrid 20 virtual-ip 192.168.20.254

[Core-A]int vlan 21
[Core-A-Vlanif21]vrrp vrid 21 virtual-ip 192.168.21.254
[Core-A-Vlanif21]vrrp vrid 21 priority 105

[Core-A]int vlan 88
[Core-A-Vlanif88]vrrp vrid 88 virtual-ip 192.168.88.254

[Core-A]interface vlan 100
[Core-A-Vlanif100]vrrp vrid 100 virtual-ip 192.168.100.254
說明：之前分析了VLAN 1，19，21的VRRP 主為Core-A，所以這里除了定義一個地址外，還定義了一個優先級，這里建議定義為105，因?yàn)槿绻麢z測到鏈路出現故障，默認減低優先級為10，如果高了的話，就算減低優先級，還是為主用。另外為備用的地方只需要配置IP地址即可。

Core-B VRRP配置
[Core-B]int vlan 1
[Core-B-Vlanif1]vrrp vrid 1 virtual-ip 192.168.1.254

[Core-B]int vlan 19
[Core-B-Vlanif19]vrrp vrid 19 virtual-ip 192.168.19.254

[Core-B]int vlan 20
[Core-B-Vlanif20]vrrp vrid 20 virtual-ip 192.168.20.254
[Core-B-Vlanif20]vrrp vrid 20 priority 105

[Core-B]int vlan 21
[Core-B-Vlanif21]vrrp vrid 21 virtual-ip 192.168.21.254

[Core-B]int vlan 88
[Core-B-Vlanif88]vrrp vrid 88 virtual-ip 192.168.88.254
[Core-B-Vlanif88]vrrp vrid 88 priority 105

[Core-B]interface vlan 100
[Core-B-Vlanif100]vrrp vrid 100 virtual-ip 192.168.100.254
[Core-B-Vlanif100]vrrp vrid 100 priority 105
說明：之前分析了VLAN20、88、100 的VRRP 主為Core-B，所以這里除了定義一個地址外，還定義了一個優先級，這里建議定義為105，因?yàn)槿绻麢z測到鏈路出現故障，默認減低優先級為10，如果高了的話，就算減低優先級，還是為主用。另外為備用的地方只需要配置IP地址即可。

 8 結果驗證

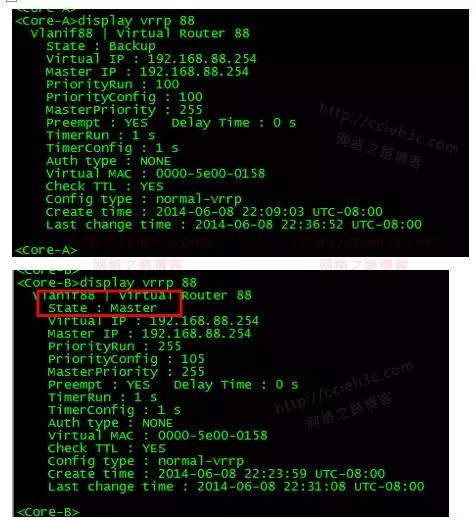

可以看到所有的狀態都是正常的，跟PC測試，在后續的DHCP分配后，可以測試使用。

 9 存在一個大問題（容易被忽略）

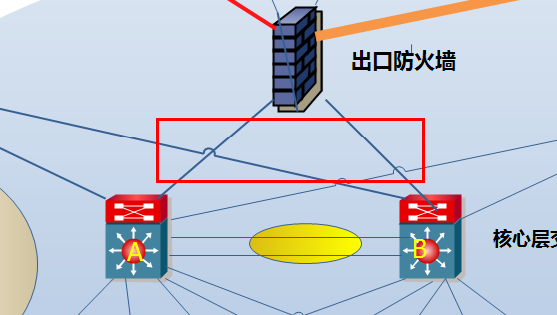

分析：這里VRRP配置了，正常情況下是沒任何問題的，就算中間和下面的鏈路斷了，是不會出現什么問題的，VRRP不會有影響，但是如果上面的鏈路端了，也就是連接防火墻的，那么則會出現一個問題，就是次優路徑。
上面配置可以得到 VLAN1的默認網關在A上面，而B(niǎo)則是備用，當A的上行鏈路出現故障后，VRRP是不會感知到的，所以還是會正常轉發數據，但是上聯鏈路已經失效了，這時候當一個數據包過來需要A進行轉發給出口防火墻的時候，由于上行鏈路出現故障，那么這時候則只能通過A與B之間的鏈路傳遞給B，B這時候只做一個透?jìng)鞯淖饔?，然后傳給防火墻，防火墻在轉發給外網，外網回包后，防火墻這時候需要回應數據包了，它回應給的是網關地址，也就是VLAN 100做的VRRP網關，正常情況下是直接轉發給A的，但是這時候與A的鏈路斷了，只能通過轉發給B，然后由B在轉發給A進行處理，所以這時候，數據包的路徑并不是最優的，這樣造成的后果就是，加重B設備的處理能力，與B與A之間的鏈路帶寬【這里有鏈路聚合，帶寬還不會被阻塞】。

（PS：后續會涉及到防火墻的知識點，這邊屬于華為防火墻學習最好的，不管是理論點、實驗、還是排錯都分析的很好）

 10 解決辦法

在VRRP中有一個track功能，默認情況下 VRRP是不監控上行鏈路的，但是通過track功能后，是可以直接監控上行鏈路，這樣可以避免上面的情況出現。

前提：但是track技術部署的前提就是不能使用接口地址作為VRRP的地址，也就是VRRP的虛擬地址與接口地址不能是同一個，所以這個環境如果要部署track的話，則需要改變下IP地址。這里只是特備作為提醒存在，因?yàn)樵趯?shí)際部署中非常容易忽略這個細節。，所以這里并沒有在一開始就這樣規劃，而是用一個分析進行講解。

這里以VLAN 1舉例說明下，track的作用，實際工作中根據需求是否需要部署 來決定，另外還可以關聯BFD，NQA等技術關聯。
作用的命令是，當G0/0/22（上聯接口）出現故障后，自動減低優先級10，也就是變?yōu)?5，這樣的話 B自然搶占為主了。

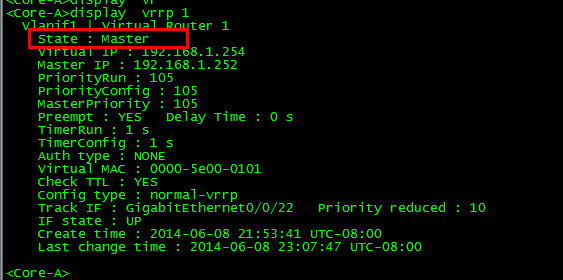

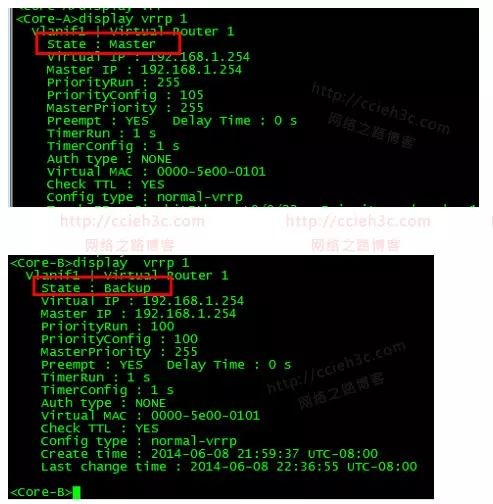

可以看到現在還是為Master

當我手動把22號接口關閉后，可以看到VLAN1由 Master變?yōu)锽ackup了，也就是變成了備用。

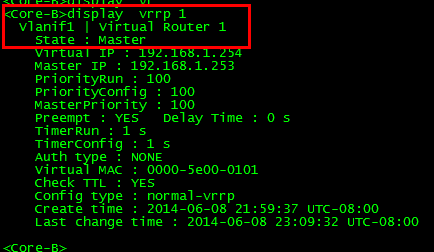

這時候，B成為了Master。
說明：track技術只需要在VLAN部署VRRP為主的情況下調用，備用則不需要。因?yàn)橹鞅O(jiān)控上行鏈路失效后，自然會減低優先級，備用就成為主用了，當主用的鏈路恢復后，又恢復優先級，則又成為主用。

建議，在工作中可以使用track技術的話，就使用，可以減少很多情況發生，案例也已經改為部署了track方案的，之前沒部署，主要是想說明下為什么需要部署track。

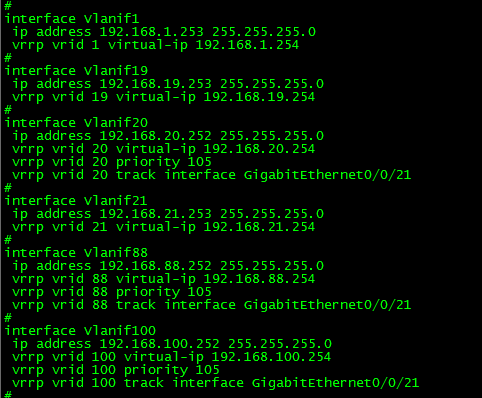

修改后的配置

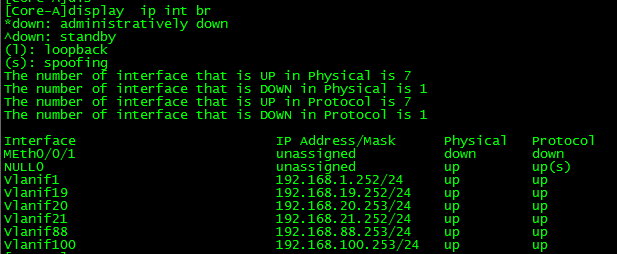

說明：可以看到之前的Core-A與B的主地址為254的，現在都改為252了，主要是不與VRRP地址是同一個，這樣就可以調用track技術了。

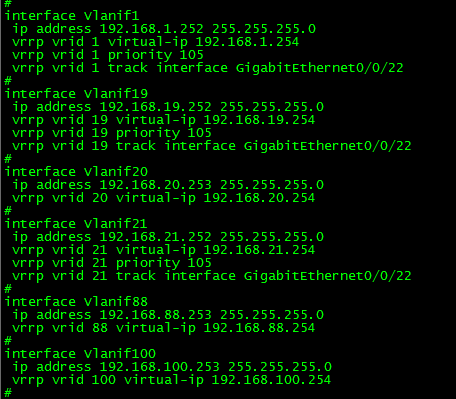

說明：上面的為Core-A的，下面的為Core-B的，可以看到調用了track的都是為Master的，備用不需要調用。
