說明 前提

   首發就從實戰開始吧，這個系列是之前在給某個機構做內部培訓講解的時候?qū)懙囊粋€(gè)實戰內容，從拓?fù)湓O(shè)計到地址規劃、以及網絡需求、為什么需要用到這些技術做了全面的分析，大部分都可以用ENSP來模擬，想深入學習的朋友一定不要錯過。

 1 拓?fù)渑c說明

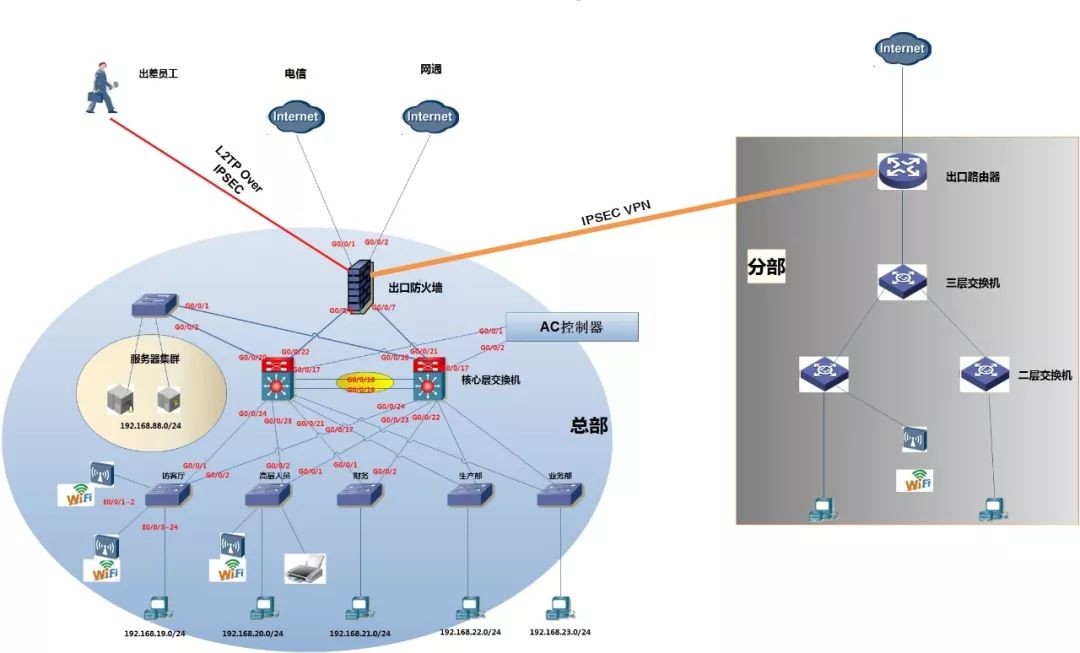

 某公司的網絡架構，這樣的架構在目前的網絡中是在常見的，假設您接收一個這樣的網絡，應該如何部署，該實戰系列，就是一步一步講解，如何規劃、設計、部署這樣一個環境，這里會針對不同的情況給出不同的講解，比如拓?fù)渲杏?個ISP，假設客戶需求是，想實現主備的效果，又或者是想負載分擔。DHCP部署在防火墻上面或者是單獨的服務器上面又該如何配置部署。

 2之前提問答友匯總 （方便大家學習）

 3 路由定義分析

在這個網絡中，目前來看設計到三層部分的完全只有對應的兩臺核心交換機與出口防火墻之間，而下面的交換都是二層網絡，那么這里就沒必要使用動態路由協議了，靜態路由完全可以勝任了，之前的架構已經看出來了，交換機之間使用VRRP虛擬了一個地址，與防火墻進行通信，而防火墻則也就一個IP地址，所以我們需要定義的是，防火墻的路由：1、一條默認路由指向ISP，這個是為了上網用的，當然這里有2個ISP，所以需要定義2個默認路由，分別指向ISP的下一跳，而明細路由則需要指定到VLAN 19~21，88這些網絡的路由，為什么呢，因?yàn)橐粋€(gè)數據包是有去有回的，你出去的時候可以走默認路由，但是數據包回來，防火墻并不知道它在哪，所以這里要告訴防火墻怎么轉發，這里可以使用路由匯總，這也體現出來了，子網劃分的匯總性了。 兩臺交換機的路由，只需要定義一條默認路由指向防火墻即可，因?yàn)閮?nèi)部網絡其實交換機都知道怎么走，唯一不知道的是怎么去往外網，所以只需要指定一條默認路由指向防火墻即可。

 4 路由配置

[Core-A]ip route-static 0.0.0.0 0 192.168.100.251
[Core-B]ip route-static 0.0.0.0 0 192.168.100.251
[USG-GW]ip route-static 192.168.0.0 16 192.168.100.254
說明：定義了3三條路由，前2條分別是交換機定義默認路由直接轉發給防火墻，而第三條可以看出來，直接做了一個匯總路由，把192.168.0.0/16的直接轉發給192.168.100.254，也就是交換機的VRRP地址。

[AC6605]ip route-static 0.0.0.0 0.0.0.0 192.168.1.254
這里需要定義一個AC的路由，方便后續其他網段能訪問到AC。

說明：關于防火墻訪到ISP的路由，我們?cè)诜阑饓?shí)現NAT那快一起分析，根據不同需求定義不同的配置。

 5 DHCP部署分析

    在這種網絡架構中，可以部署DHCP的有2個設備，一個是出口防火墻，另外一個就是用單獨的服務器集群部署一臺DHCPServer，可以是Linux的或者Windows的，推薦使用服務器搭建DHCP，原因有幾個，1、如果使用防火墻搭建DHCP服務，會增加防火墻的負擔，因?yàn)榉阑饓ι厦娌粌H僅跑IPSEC VPN、L2TP VPN、NAT、路由、包檢測功能，需要?jiǎng)?chuàng)建大量的會話信息，并且處理，而總部的PC量也是非常大的，所以這時候，我們需要保證不給防火墻增加負擔，而服務器的話，目前虛擬化很成熟，一臺好的服務器，部署了虛擬化環境的話，非常容易虛擬出許多服務來，不管是做冷備還是熱備，都是可以的，當然熱備的話，Windows需要2012才支持。冷備的意思就是，先只用第一臺服務器，當?shù)谝慌_(tái)DHCP服務器壞了的話，則用第二臺。當然它沒有備份功能的，兩臺服務器之間不知道對方到低分配了哪些IP地址，而2012的話則支持主備功能，就是主分配了地址后，會同步信息給備用，這樣當備用充當主用的時候，則可以繼續工作在之前的狀態。

 6  Windows DHCP搭建

說明：DHCP使用的是Windows 2003的，因?yàn)槲疫@是用虛擬環境搭建的2003來模擬工作中的DHCP服務器，所以沒有部署2008或者2012了，那個比較占用資源，其實配置起來非常簡單的。 該服務器IP地址為192.168.88.251
1、在添加/刪除程序內———-添加/刪除Windows 組件————-找到Network Service——–選擇DHCP服務，OK就行，注意的是 需要插入對應的光盤。

打開對應的DHCP服務

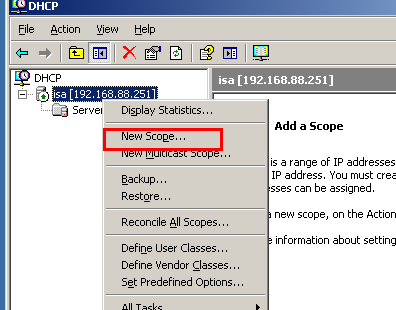

新建一個范圍或者作用域

說明：這樣就創建了一個對應的地址池了，分配了對應的網段、網關、DNS與Domain。這個可以根據自己需求定義的，加你命名的時候加上注釋，方便后續區分。另外需要注意分配的范圍，之前已經看到了后面的252、253、254對應的地址都被使用了的，所以在分配的時候，建議范圍是1~250，比如192.168.19.1~250或者251。

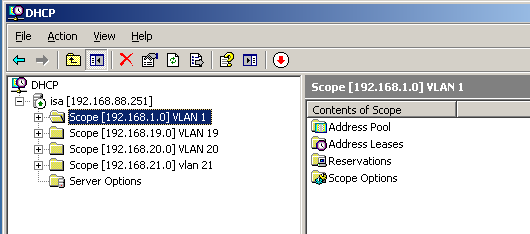

對應的創建了4個地址池，主要是該項目中用到的，其實還有VLAN 22與23，但是這里沒舉例，所以就不添加了，其中對應的網關都為254，而DNS地址是192.168.88.251，其實就是DHCP服務器，因?yàn)槭悄M環境，所以就用一臺服務器充當了幾個服務功能。 需要注意的是，這里VLAN 1的功能，主要是給無線AP分配的地址，所以范圍不是很大，滿足需要就可以了。

（PS：基礎比較薄弱的朋友可以看看HCNA，有一定基礎的可以看看HCNP加強）

 7 結果驗證

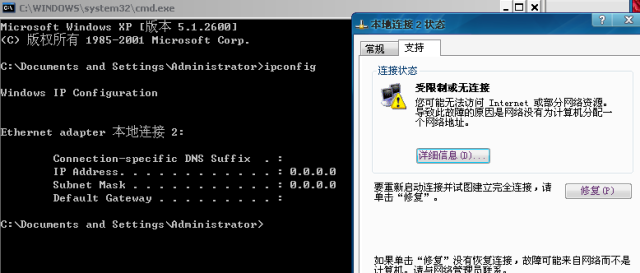

 8 DHCP中繼配置【最容易忽略的一個點】

   分析：為什么會獲取不到地址呢，我們雖然在DHCP定義了對應的地址池，但是，當PC請求獲取地址的時候，發送DHCP報文，然后經過接入層交換機打上VLAN Tag，轉發給核心層，核心層收到以后，會檢查自己是否開啟了對應的DHCP服務功能，如果存在的話，則會為這個PC分配地址，但是我們定義DHCP服務是在服務器上面，交換機上面并沒有，所以導致交換機直接丟棄這個報文，沒有任何回應，因?yàn)榻粨Q機自身沒有開啟服務，它也不知道到低找誰可以給PC分配地址。這時候就需要配置中繼功能了，中繼功能就是告訴核心交換機，到哪找到DHCP服務器。

[Core-A]dhcp enable
[Core-A]interface vlan 1
[Core-A-Vlanif1]dhcp select relay
[Core-A-Vlanif1]dhcp relay server-ip 192.168.88.251

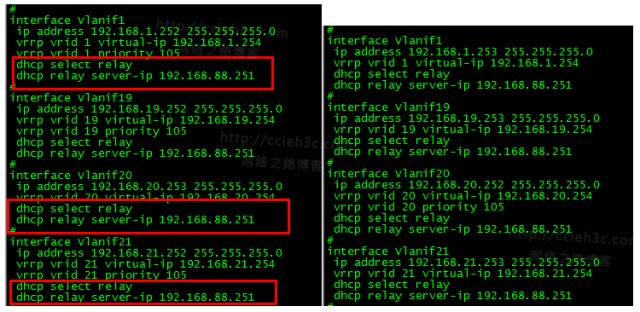

說明：首先必須開啟DHCP功能，然后在對應的VLAN 下面啟用中繼功能，然后定義服務器地址在哪，注意的是，所有的VLAN都需要敲，比如 VLAN 1、19、20、21，只要客戶需要獲取地址的VLAN 都需要橋上。

兩臺核心交換機的VLAN都需要配置，這里不分主備，都需要定義，因?yàn)槿绻魇Я耍瑐溆米鳛榫W(wǎng)關的話，那么又沒有對應的中繼功能，那么導致DHCP獲取不到，所以這里都需要配置。

 9  再次結果驗證

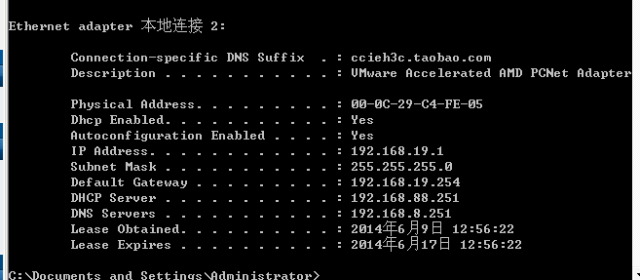

當PC連接到訪客廳的時候，獲取到了對應IP地址為192.168.19.1，網關與DNS等參數都是OK的。

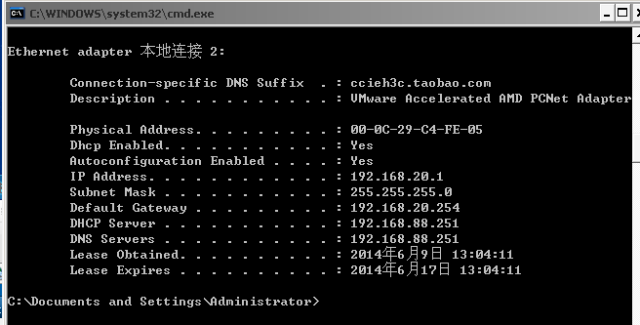

當PC連接到Boss的時候，獲取到了對應的IP地址 為192.168.20.1，網關與DNS參數都OK

 10 客戶問題反映、優化與總結

    雖然DHCP已經部署完畢，客戶端也獲取到了地址，在測試的時候沒有發現問題，但是在用過一段時間后，客戶反映說，當PC重新連接到交換機后，需要很長一段時間才能獲取到地址，或者是第一次出現獲取不到地址的情況，這種情況特別是筆記本比較明顯。

分析：為什么會出現這種情況呢，這的查看端口狀態了。當我把一個PC接到一臺交換機上面的時候，交換機接口會UP，但是由于該接口開啟了STP功能，則會先進行STP計算，雖然是MSTP，但是對于邊緣接口處理并不好，我們可以看查看狀態。

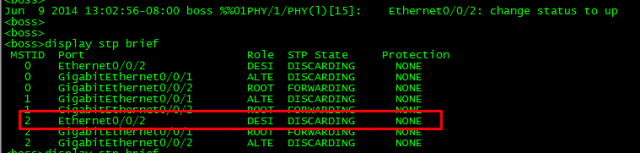

我們可以看到，E0/0/2剛剛UP，但是對應的STP狀態為DISCARDING，丟棄狀態，這是MSTP最初始的狀態，說明MSTP還在計算當中，計算該接口的角色是什么。

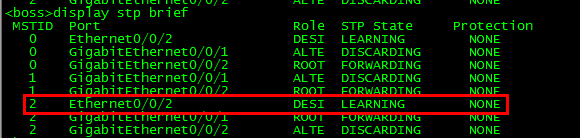

現在已經變Learning狀態了

到最后才變?yōu)镕orwarding，這個時間可能經過30~50s，而我們知道當一個PC接入到一個網絡后，在10~15s之類，沒有獲取到IP地址的話，則會自動獲取一個169的地址，所以造成客戶有些獲取地址緩慢或者直接獲取不到地址的情況。

11優化

1、除了上聯接口以外，面對客戶的網絡關閉STP（不推薦）
2、啟用邊緣端口功能，讓面對客戶的網絡直接跳過STP檢測（推薦）
注意第一個不推薦的原因是，如果客戶私接一個設備，然后還是環路的話，STP是可以有效阻斷的，但是如果關閉了的話，造成了環路，廣播風暴的話，則容易造成網絡癱瘓。而服務器集群交換機則不需要配置，因?yàn)檎Ｇ闆r下，服務器是不會輕易動的。而且進入也需要批準等情況，所以不配置也可以。
以Boss為例，訪客廳、財務都需要配置，參考即可，注意核心設備不需要配置
[boss]port-group 1
[boss-port-group-1]stp edged-port enable
說明：財務跟訪客廳按照這個配置即可，這里的port-group不需要關聯接口了，因?yàn)樵谧铋_始的時候我們已經關聯過了，所以這里直接配置即可。

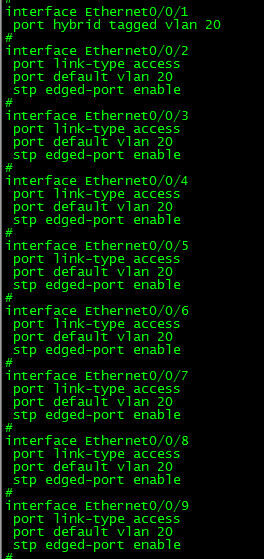

可以看到所有的接口都配置邊緣端口功能。

 12 最終測試結果驗證

這次再次接入到Boss設備上面，看端口狀態、與DHCP獲取情況。

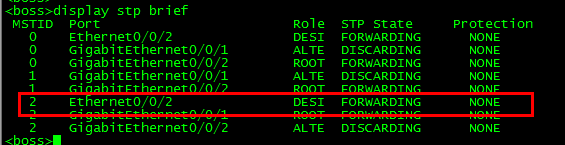

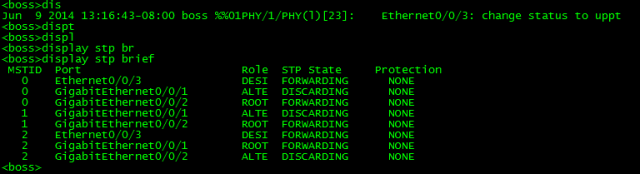

可以看到這次接入到E0/0/3上面，而查看后直接轉發狀態，并沒有經歷之前的丟棄、偵聽等狀態了。

 13 總結

DHCP這塊最容易2個點就是 1、DHCP中繼 2、STP的存在，另外的是DHCP分配了這么多地址池，它為什么會知道客戶 就是需要那個呢，其實這是中繼在起作用，當一個數據包抵達核心交換機后，交換機會查看中繼配置，以單播包發送給DHCP服務器，包的源地址就是對應的VLAN 的網段，而DHCP收到后，分配的地址就根據這個VLAN 的網關來分配的，這樣的話 你VLAN 19請求到的自然是與VLAN 19對應的網段。

另外一個DHCP中繼的Feature功能。
假設該網段有2臺DHCP服務器，默認情況下用A，當A失效后才使用B。那么我們就不能想剛剛那樣配置了，需要配置一個DHCP Group。

[Core-A]dhcp server group 1
[Core-A-dhcp-server-group-1]dhcp-server 192.168.88.251
[Core-A-dhcp-server-group-1]dhcp-server 192.168.88.250

[Core-A]int vlan 100
[Core-A-Vlanif100]dhcp selec relay
[Core-A-Vlanif100]dhcp relay server-select 1
說明：該配置的意思就是說，定義了2個DHCP服務器地址，默認情況下使用第一個，當?shù)谝粋€(gè)壞了后才使用第二個，然后在接口下調用，調用的方式跟之前不同，之前是直接寫IP地址，而這里是調用這個組。

（PS：覺得讀起來吃力，很多地方不理解，那就得學習升級了）

 14 提問與分享（想提高自己，從獨立思考與分享開始）

 1、關于路由的實施這里采用的是靜態路由，因?yàn)橹安渴鸬姆绞綖槎訉?duì)接，用了VRRP，去跟回都是一個網關，靜態路由非常方便，假如這里用的是三層對接，靜態路由是否還合適？

2、工作中容易遇到接入層的交換機接上去后有時獲取不到地址，除了上面提到的沒有配置邊緣端口外，還有什么會影響地址獲取不到，排錯思路是怎樣？

3、關于STP導致的要過30s后才能正常工作，主流產商中思科、華為、H3C，哪些默認開了STP，哪些沒有開。

4、有什么自己工作中遇到的情況與有趣事情可以分享留言哦，博主會幫您置頂，讓更多人看到與學習。
