由淺入深玩轉華為WLAN—-5 直連二層組網+直接轉發方式組網
轉載自微信公眾號：網絡之路博客

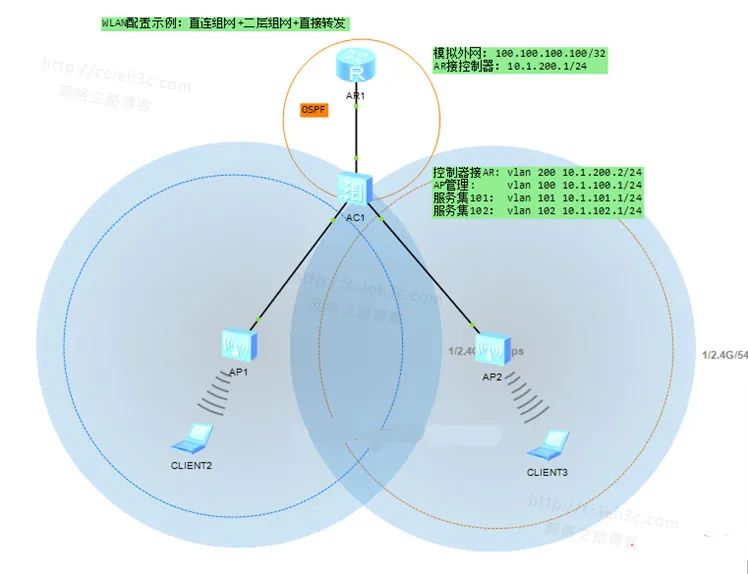

WLAN配置示例：直連組網+二層組網+直接轉發，掌握在直連二層組網的環境下，通過直接轉發方式來實現無線的數據轉發，該方式適合小型網絡，所有的流量包括數據流量都是由AC處理然后轉發給上層或者其他網絡的，對于AC來說負荷比較大。
掌握目標
1、理解直連組網與直接轉發的方式
2、AC的配置
實驗文件可以通過模擬器加載
AC上面的配置
intrface Vlanif100
ip address 10.1.100.1 255.255.255.0
dhcp select interface
#
interface Vlanif101
ip address 10.1.101.1 255.255.255.0
dhcp select interface
dhcp server dns-list 8.8.8.8
#
interface Vlanif102
ip address 10.1.102.1 255.255.255.0
dhcp select interface
dhcp server dns-list 8.8.8.8
#
interface Vlanif200
ip address 10.1.200.2 255.255.255.0
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk pvid vlan 100
port trunk allow-pass vlan 100 to 102
#
interface GigabitEthernet0/0/2
port link-type trunk
port trunk pvid vlan 100
port trunk allow-pass vlan 100 to 102
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 200
interface Wlan-Ess0
port hybrid untagged vlan 101
#
interface Wlan-Ess1
port hybrid untagged vlan 102
#
interface NULL0
#
ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 10.1.200.2 0.0.0.0
area 0.0.0.1
network 10.1.100.1 0.0.0.0
network 10.1.101.1 0.0.0.0
network 10.1.102.1 0.0.0.0
#
wlan
wlan ac source interface vlanif100 【與AP建立隧道的接口】
ap id 0 type-id 19 mac 00e0-fc03-7820 sn 210235448310F3277942 【定義AP的MAC與序列號，讓AP上線】
ap id 1 type-id 19 mac 00e0-fc03-9730 sn 2102354483100A13F850
wmm-profile name wmm1 id 0
traffic-profile name tra1 id 0 【定義流量模板，主要控制用戶的上行與下行流量，這里為默認，沒有谷底in個】
security-profile name open id 0 【定義安全模板，默認為Open】
service-set name vlan101 id 0 【定義一個服務集，主要定義SSID，關聯之前定義的流量、安全模板等】
wlan-ess 0
ssid vlan101
traffic-profile id 0
security-profile id 0
service-vlan 101
service-set name vlan102 id 1
wlan-ess 1
ssid vlan102
traffic-profile id 0
security-profile id 0
service-vlan 102
radio-profile name 2g id 0
wmm-profile id 0
ap 0 radio 0
【最終在設備下關聯服務集與射頻模板，這里是需要通過commit all或者 commit ap 1 這樣的方式下發業務到AP的】
radio-profile id 0
service-set id 0 wlan 1
service-set id 1 wlan 2
ap 1 radio 0
radio-profile id 0
service-set id 0 wlan 1
service-set id 1 wlan 2 #
return
路由器配置
interface GigabitEthernet0/0/0
ip address 10.1.200.1 255.255.255.0
#
interface GigabitEthernet0/0/1
#
interface NULL0
#
interface LoopBack100
ip address 100.100.100.100 255.255.255.255
#
ospf 1 router-id 1.1.1.1
default-route-advertise always
area 0.0.0.0
network 10.1.200.1 0.0.0.0

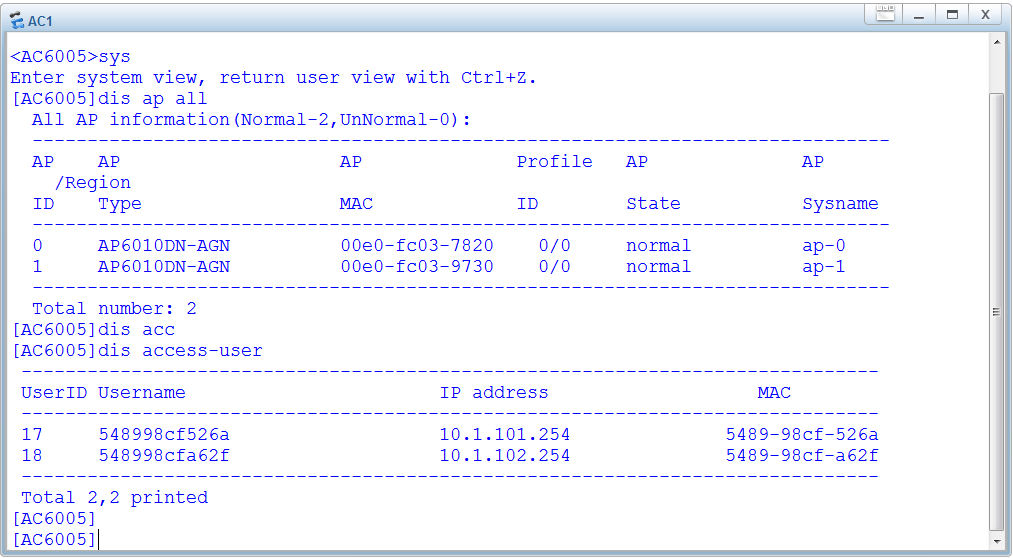

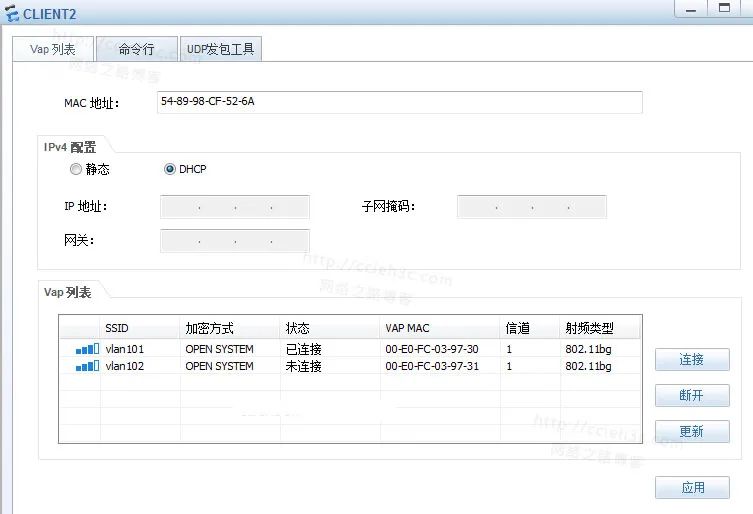

總結
這種組網類型一般適用于對無線需求大的小微企業，節省成本，直接AC當三層用，加上路由器就可以搭建一個符合多網段以及滿足無線業務需求的網絡了。
