由淺入深玩轉華為WLAN—-6 旁掛+三層+隧道轉發方式組網
轉載自微信公眾號：網絡之路博客

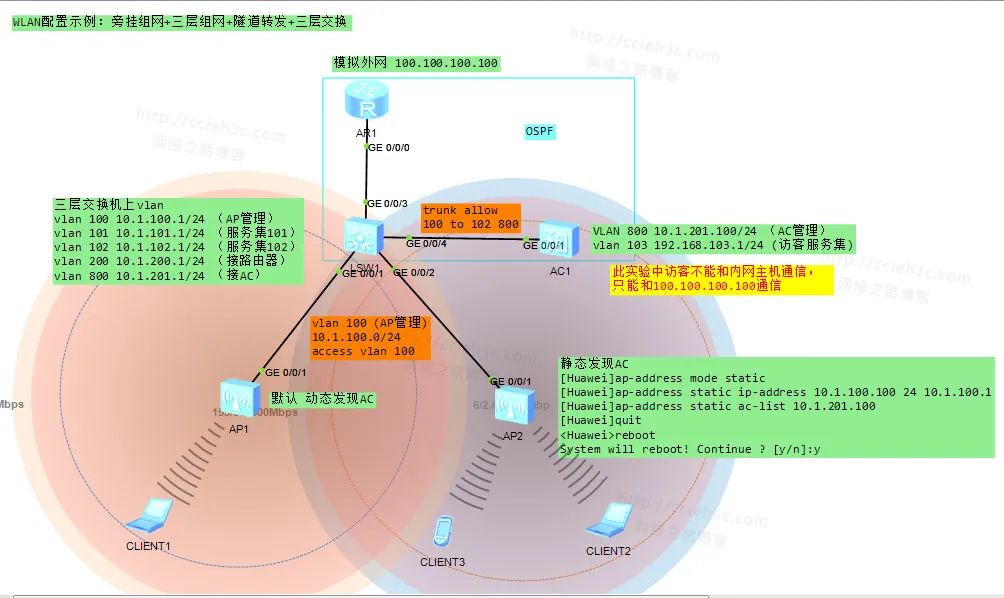

WLAN配置示例2（旁掛組網隧道），這種方式比較適合中小型企業，AC旁掛在三層交換機旁邊，只是用于來與AP建立CAPWAP隧道，下發業務給AP，如果在隧道方式下的話，那么業務流量也會由CAPWAP隧道進行封裝交給AC處理，再由AC來轉發，而直接轉發的話，則由AP本地交換了，不需要交給AC，這樣可以減輕AC的負擔，具體使用可以根據需求來決定。（這里以隧道模式演示，實際根據環境來選擇隧道還是直接轉發，能夠支持直接轉發的條件那就用直接轉發更好）
掌握目標
1、AP靜態關聯AC的方法【補充，之前都是以動態或者option43方式】
2、三層交換機配置
3、AC的配置
4、只允許訪客訪問特定的流量，通過ACL下放
實驗文件可以通過模擬器加載

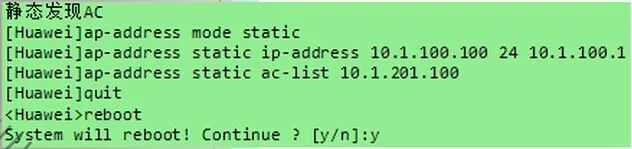

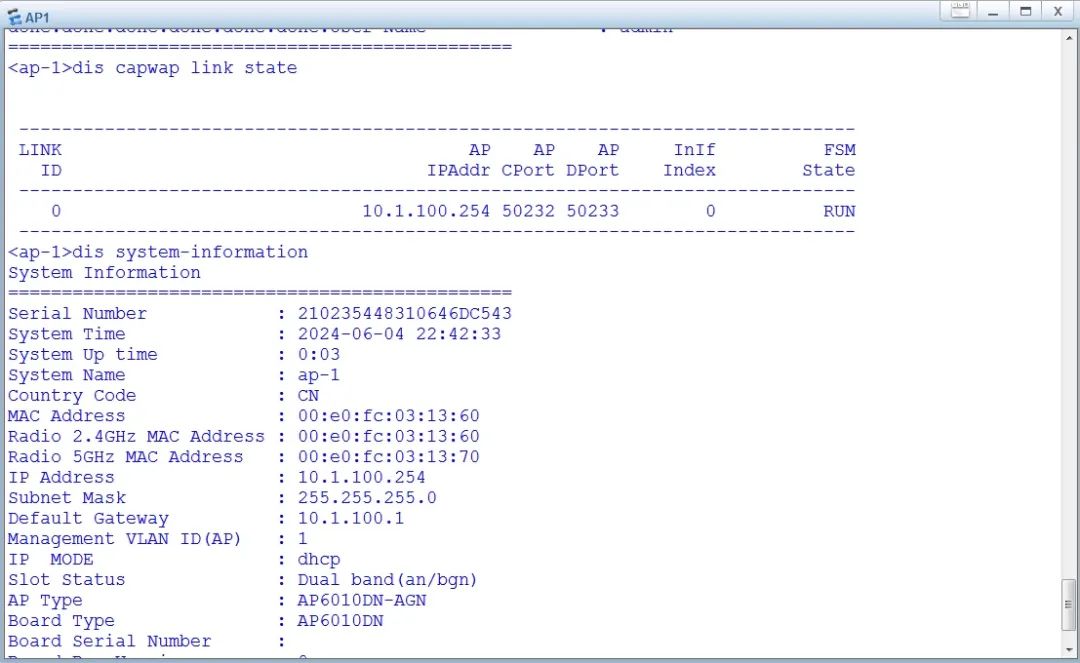

1、AP靜態配置關聯AC（特殊情況用的到）
在AP上面配置模式為靜態，配置自己的IP地址與網關，最后指定AC的地址在哪，重啟設備即可。
2、三層交換機配置
dhcp enable
interface Vlanif100
ip address 10.1.100.1 255.255.255.0
dhcp select interface
dhcp server option 43 sub-option 3 ascii 10.1.201.100
這里配置了option 43，指定AC的地址
#
interface Vlanif101
ip address 10.1.101.1 255.255.255.0
dhcp select interface
dhcp server dns-list 8.8.8.8
#
interface Vlanif102
ip address 10.1.102.1 255.255.255.0
dhcp select interface
dhcp server dns-list 8.8.8.8
#
interface Vlanif200
ip address 10.1.200.2 255.255.255.0
#
interface Vlanif800
ip address 10.1.201.1 255.255.255.0
#
interface MEth0/0/1
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 100
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 100
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 200
#
interface GigabitEthernet0/0/4
port link-type trunk
port trunk allow-pass vlan 100 to 102 200 800
說明：這里演示是以隧道方式組網演示的，所以交換機接AP的接口都為Access接口，如果是直接轉發的話，那么必須為hybrid或者trunk，其中PVID必須等于AC的源地址的VLAN，也就是與AP建立CAPWAP隧道的VLAN，為管理VLAN，然后還需要放行業務VLAN，否則PC關聯不上，DHCP獲取不到地址。!!!
ospf 1 router-id 3.3.3.3
area 0.0.0.0
network 10.1.200.2 0.0.0.0
network 10.1.201.1 0.0.0.0
area 0.0.0.1
network 10.1.100.1 0.0.0.0
network 10.1.101.1 0.0.0.0
network 10.1.102.1 0.0.0.0
3、AC配置
acl number 3001
rule 5 permit ip destination 10.1.201.100 0
rule 10 deny ip destination 10.0.0.0 0.255.255.255
rule 15 permit ip
說明：拒絕訪客訪問內部員工網絡
interface Vlanif103
ip address 192.168.103.1 255.255.255.0
traffic-filter inbound acl 3001
dhcp select interface
dhcp server dns-list 8.8.8.8
#
interface Vlanif800
ip address 10.1.201.100 255.255.255.0
#
ospf 1 router-id 2.2.2.2
area 0.0.0.0
network 10.1.201.100 0.0.0.0
area 0.0.0.103
network 192.168.103.1 0.0.0.0
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 100 to 102 800
interface Wlan-Ess0
port hybrid untagged vlan 101
#
interface Wlan-Ess1
port hybrid untagged vlan 102
#
interface Wlan-Ess2
port hybrid untagged vlan 103
說明：該接口用來關聯每一個服務集的，下發的時候告訴下面的AP打上什么樣的VLAN。
wlan
wlan ac source interface vlanif800
ap id 0 type-id 19 mac 00e0-fc03-d740 sn 2102354483106C6FFC3E 【采用MAC認證方式來讓AP上線】
ap id 1 type-id 19 mac 00e0-fc03-1360 sn 210235448310646DC543
wmm-profile name wmm id 0
traffic-profile name tra id 0
security-profile name sec id 0
service-set name valn101 id 0 【創建一個服務集，它的轉發方式為tunnel，關聯了WLAN-ESS0接口，SSID為VLAN 101】
forward-mode tunnel
wlan-ess 0
ssid vlan101
traffic-profile id 0
security-profile id 0
service-vlan 101
service-set name vlan102 id 1
forward-mode tunnel
wlan-ess 1
ssid vlan102
traffic-profile id 0
security-profile id 0
service-vlan 102
service-set name guest103 id 2
forward-mode tunnel
wlan-ess 2
ssid vlan103
user-isolate
traffic-profile id 0
security-profile id 0
service-vlan 103
radio-profile name 2g11n id 0 【指定射頻類型為2.4G的，關聯WMM】
radio-type 80211bgn
wmm-profile id 0
radio-profile name 5g11n id 1 【指定射頻類型為5G的，關聯WMM】
radio-type 80211an
wmm-profile id 0
ap 0 radio 0 【在ap的射頻下，0表示2.4G，關聯剛剛的射頻profile，然后關聯服務集，服務集是可以關聯多個的，可以多個SSID】
radio-profile id 0
service-set id 0 wlan 1
service-set id 1 wlan 2
service-set id 2 wlan 3
ap 0 radio 1
radio-profile id 1
channel 40MHz-minus 153
service-set id 0 wlan 1
service-set id 1 wlan 2
service-set id 2 wlan 3
ap 1 radio 0
radio-profile id 0
channel 20MHz 6
service-set id 0 wlan 1
service-set id 1 wlan 2
service-set id 2 wlan 3
ap 1 radio 1
radio-profile id 1
channel 40MHz-minus 161
service-set id 0 wlan 1
service-set id 1 wlan 2
service-set id 2 wlan 3

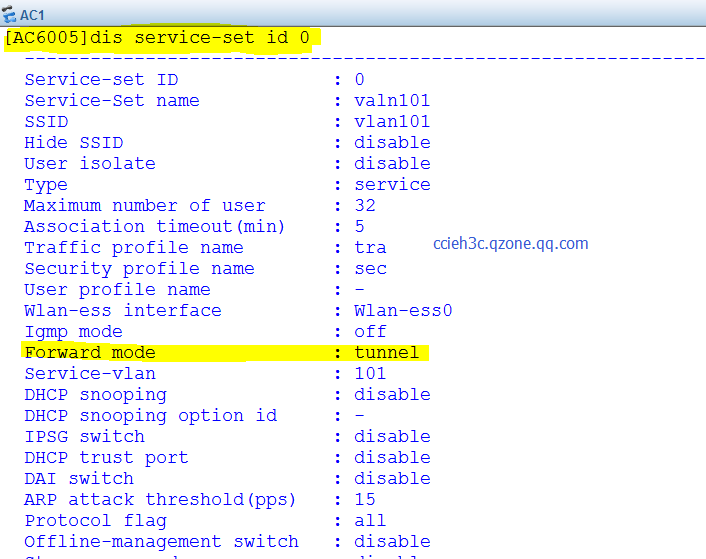

這里用的的tunnel轉發模式的，默認情況下為直接，所以如果想為直接的轉發模式，可以不需要配置forward-mode tunnel，如果為直接轉發的話，那么交換機注意不能為Access接口，必須為hybrid或者trunk，PVID=AC與AP建立CAWPWAP隧道的VLAN，然后給業務VLAN打上Tag，否則會出現客戶端連接不了AP，獲取不到地址的情況。
4、只允許訪客訪問特定流量，通過ACL下放
在tunnel隧道轉發的模式下，所有的流量都是會經過AC，如果網關在AC上面則在AC的VLANIF下面調用，否則在三層交換機上面調用。
在直接轉發的模式下，就不一樣了，可以直接在traffice-filter里面調用，配置如下。
rule 5 permit ip destination 10.1.201.100 0
rule 10 deny ip destination 10.0.0.0 0.255.255.255
rule 15 permit ip
說明：拒絕訪客訪問內部員工網絡
service-set name guest103 id 2
traffic-filter inbound acl 3001
它會在AP關聯的時候，就會自動下發給AP，那么AP的接口上面就會有該ACL，直接在AP上面對客戶端的流量做限制。所以在做控制的時候，一定要區分是在什么方式下，是直接轉發還是隧道轉發，不同的模式，策略應用的方式也不一樣。
！ 提問與分享（想提高自己，從獨立思考與分享開始）
提問：實際運用中，可能大部分都會選擇直接轉發，那么什么情況下會選擇隧道轉發呢？分享：實驗可以通過模擬器直接完成，記得老版本選用分享的考試版本即可，最新版本是采用的V2R7命令行有差別。
